产品描述Product Description

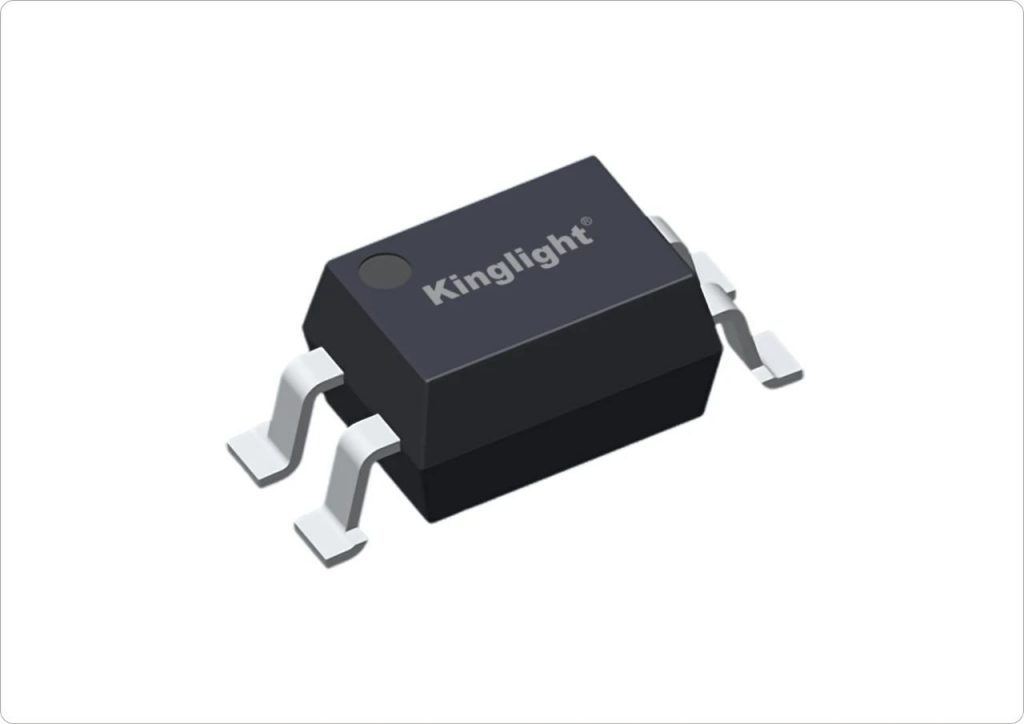

KL851由红外发射二极管与光电晶体管耦合组成的光电耦合器，此器件采用4引脚DIP封装，提供宽引脚间距和SMD选项。

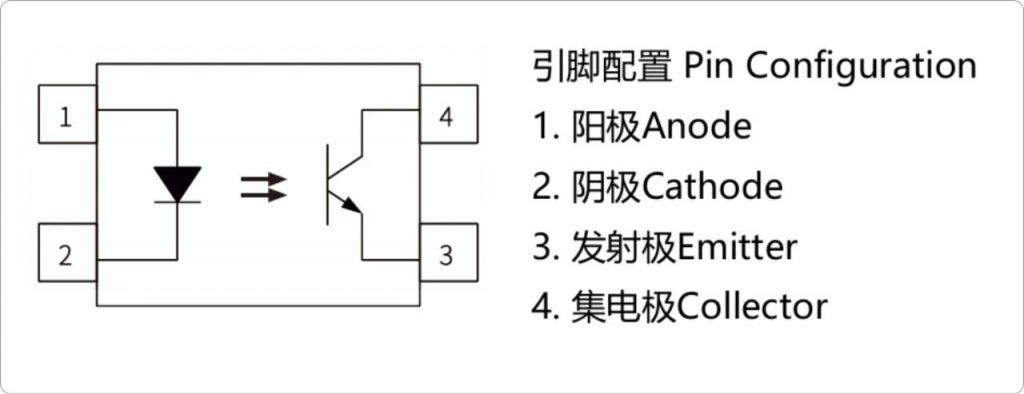

功能图Functional Diagram



产品特点 Product Features

• 电流转换率(CTR: 50~600% at IF = 5mA, VCE = 5V)

• 集电极-发射极高电压(VCE Min350V)

• 输入与输出高隔离电压(Viso=5000Vrms)

• 紧凑的双列式封装

• 符合ROHS、REACH和无卤要求



产品应用Product Applications

• 电话线接口

• 与电源电路的接口

• SSRS的控制器，直流电动机

• 可编程序控制器

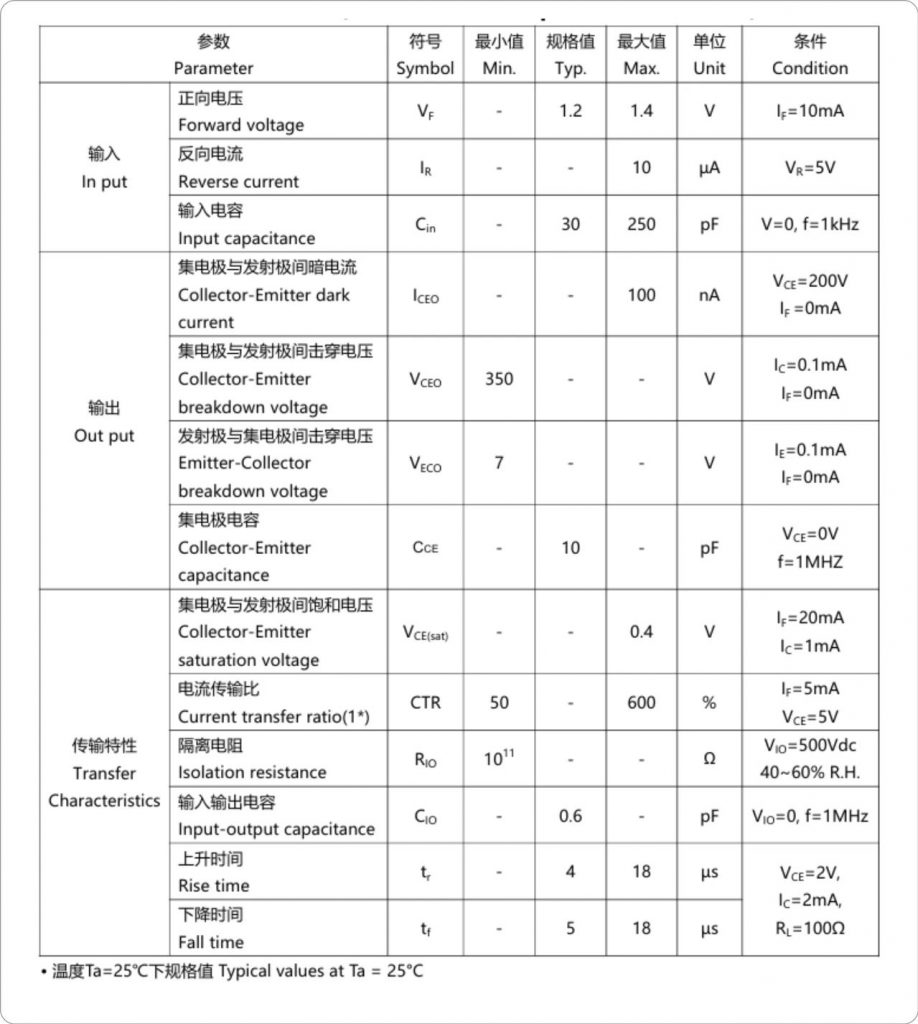

光电特性Electrical-Optical Characteristics

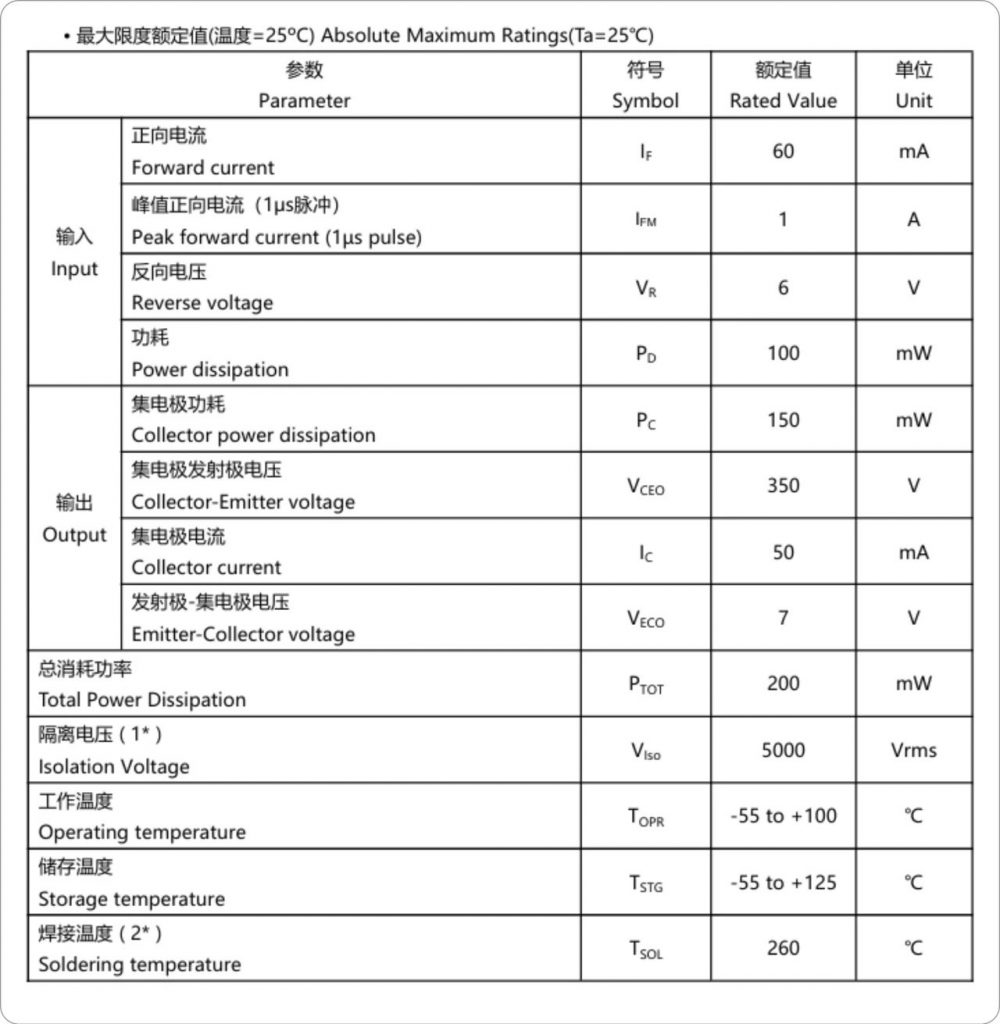

电气特性 Electrical Characteristics

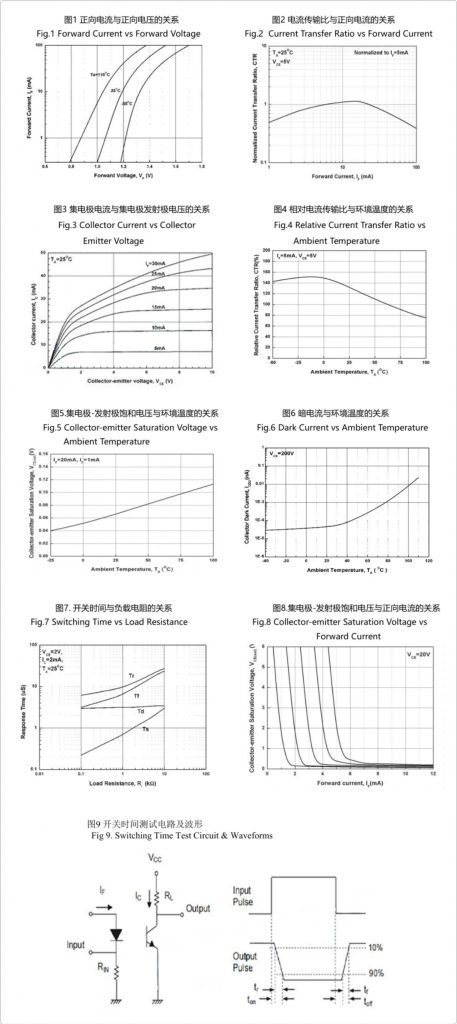

特性曲线Characteristic Curves

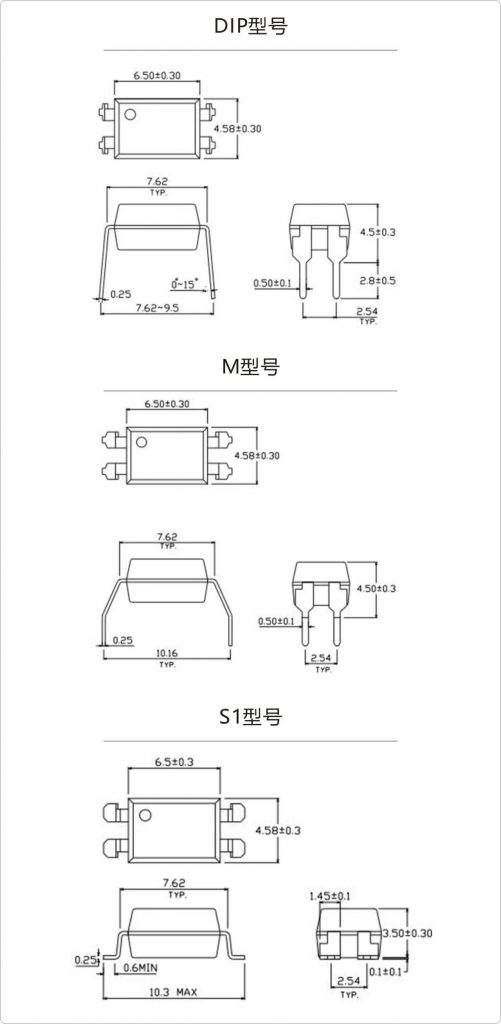

封装尺寸Package Drawing

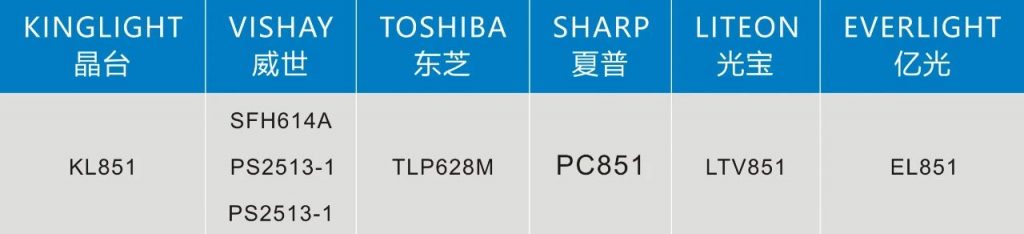

卓越品质 对标高端光耦品牌
