产品描述Product Description

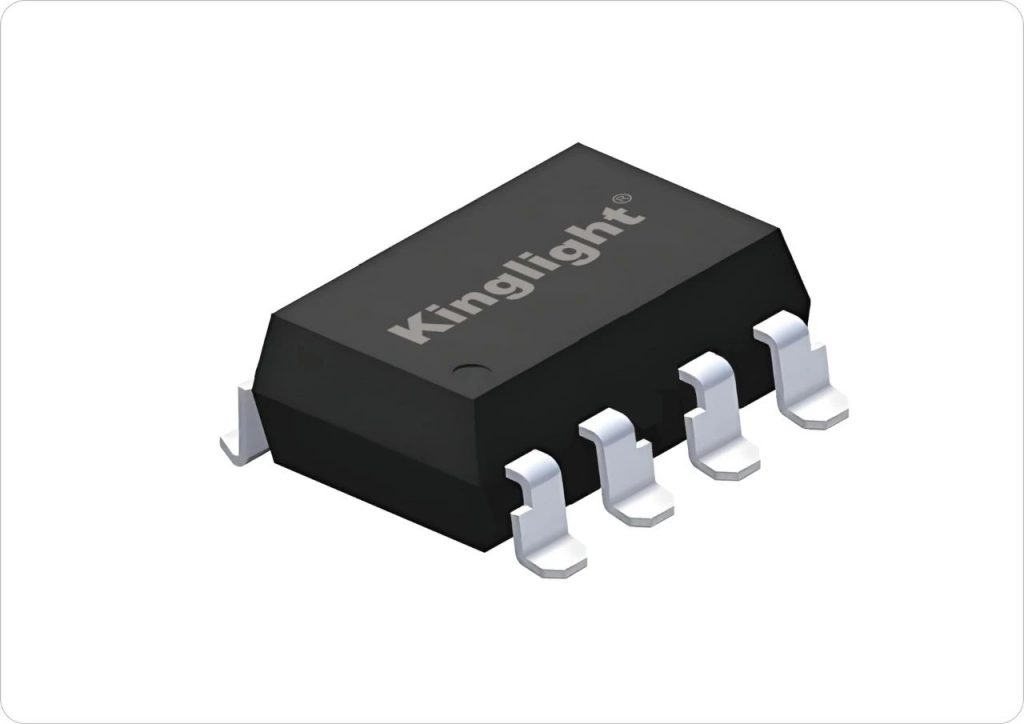

KL2601 和 KL2611 由一个红外发射二极管和一个高速集成光电探测器逻辑门组成。它们采用8引脚封装，提供标准DIP型号、M型号、S1型号等多种选择。

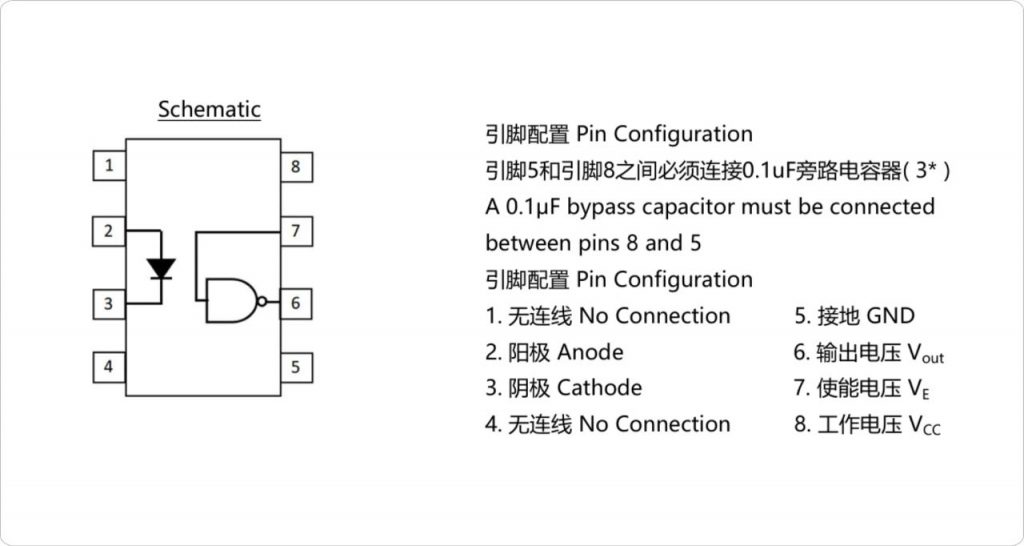

功能图Functional Diagram



产品特点 Product Features

• 高速10MBit/s

• 最小10kV/μs 共模瞬变抗扰度(KL2611)

• 可保证在-40至85℃温度范围内运行

• 逻辑门输出

• 输入与输出间高隔离电压(Viso=5000Vrms)

• 符合ROHS、REACH和无卤要求

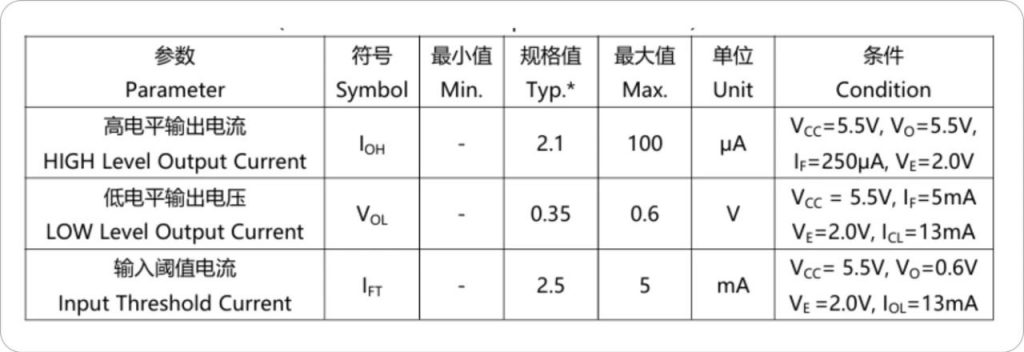

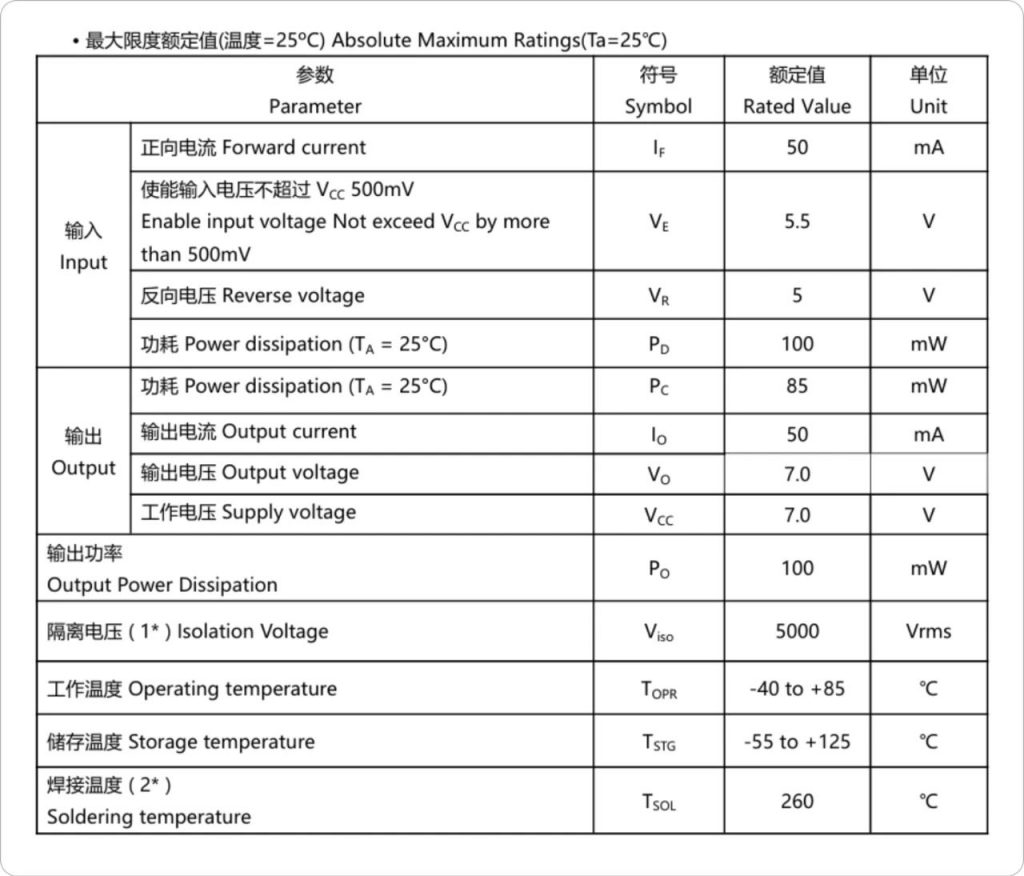

光电特性Electrical-Optical Characteristics



传输特性Transfer Characteristics

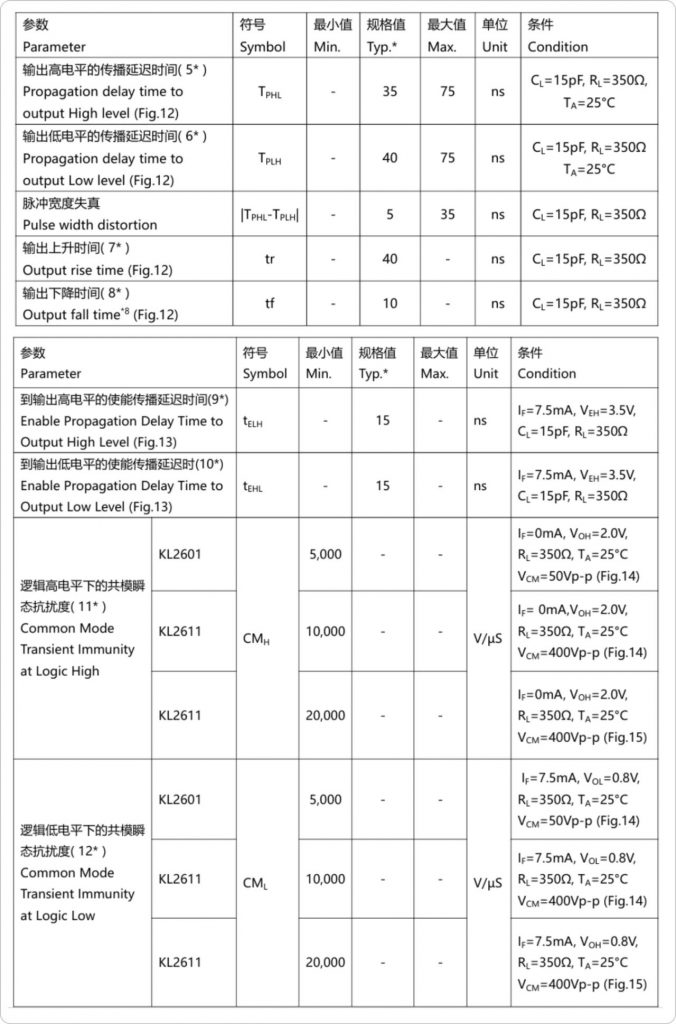

开关特性Switching Characteristics

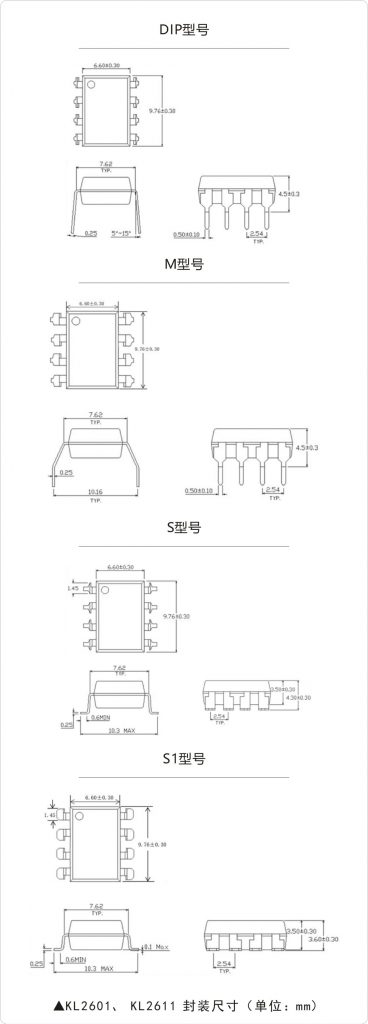

封装尺寸Package Drawing

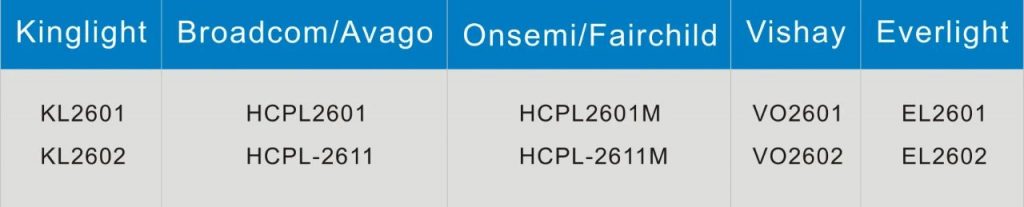

卓越品质 对标高端光耦品牌
