KL302X由一个砷化镓红外发光二极管和一个单晶硅芯片的随机相位光电双向晶闸管组成的可控硅光电耦合器，它被设计用于电子控制和电源试验之间的接口,以控制115到240VAC操作的电阻和感应负载。

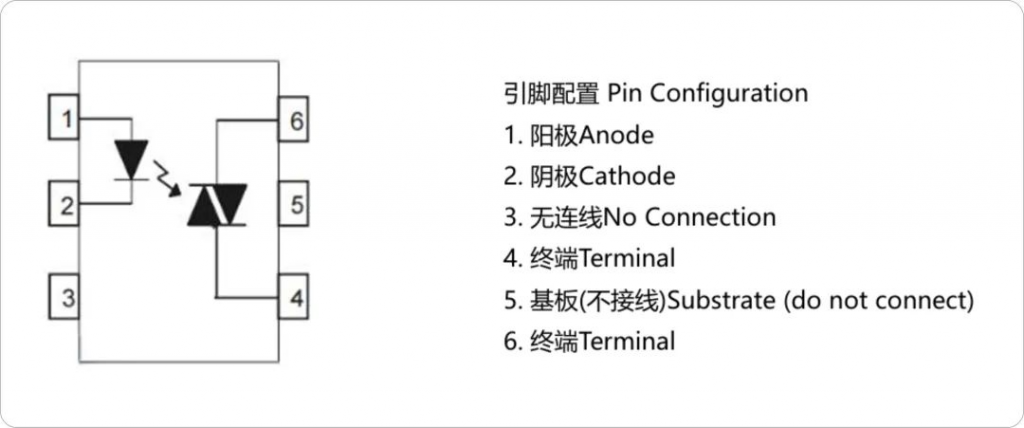

功能图Functional Diagram



产品特点Product Features



• 峰值击穿电压KL302X: 400V
• 输入与输出间高隔离电压(Viso=5000Vrms)
• 紧凑型双列直插式封装
• 无卤且符合Rohs、REACH标准



产品应用Product Applications

• 电磁阀控制、温度控制、电机控制
• 静态交流电源开关StaticACpowerswitch
• 微处理器与115至240CAV外围设备接口
• 白炽灯调光器、灯整流器



光电特性Electrical-Optical Characteristics

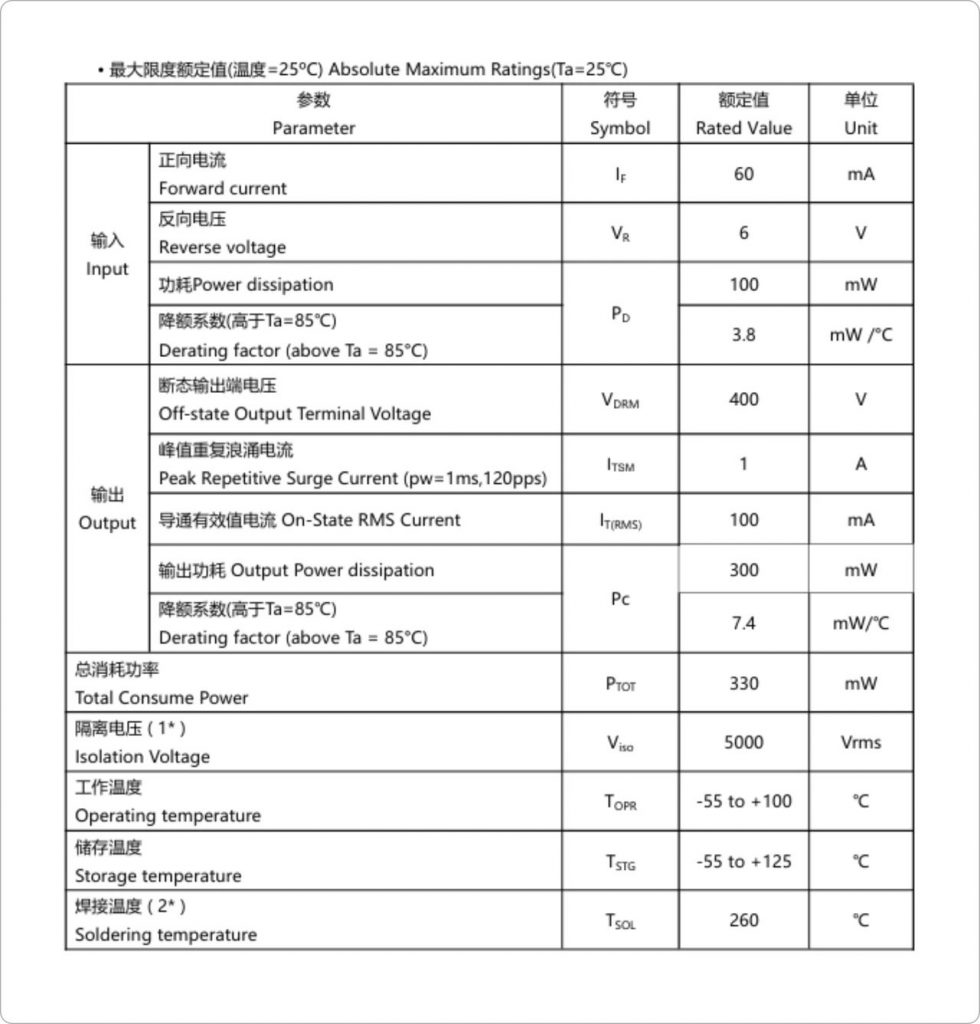

电气特性Electrical Characteristics

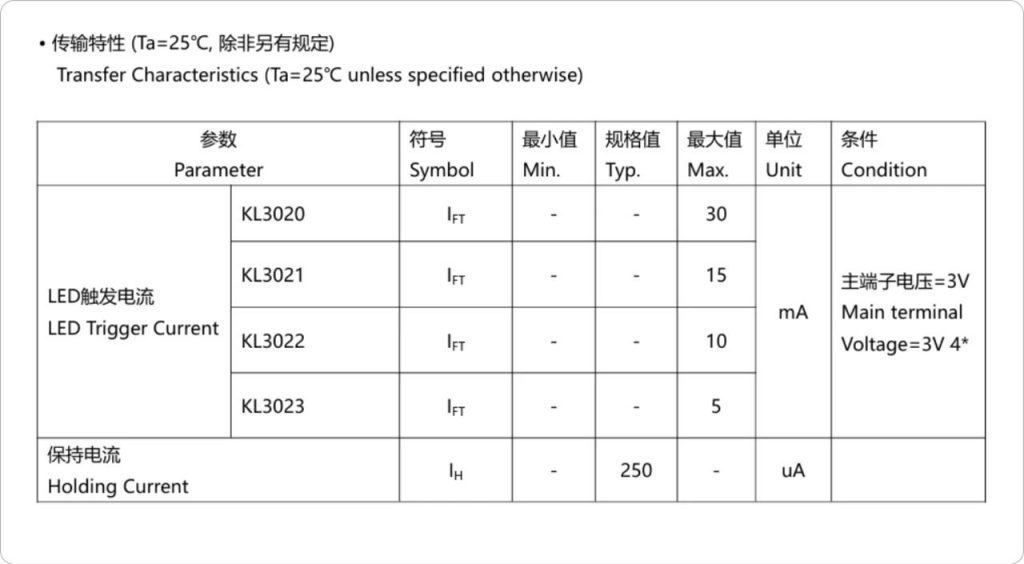

传输特性Transfer Characteristics

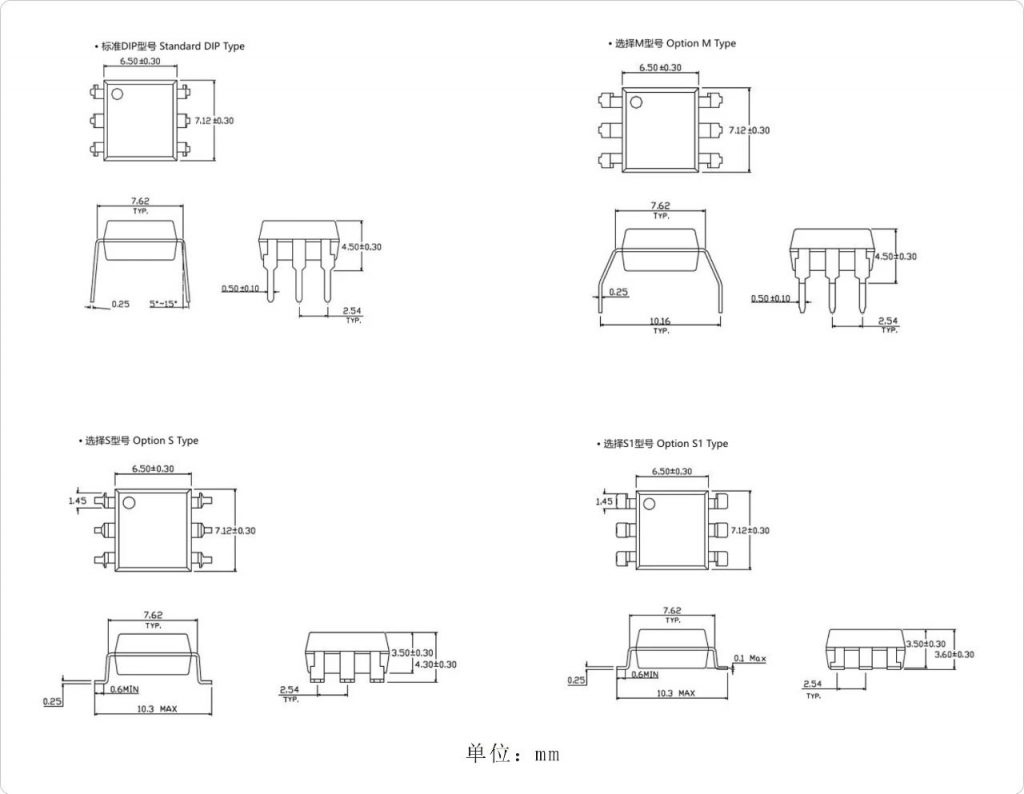

封装尺寸Package Drawing
