产品描述Product Description

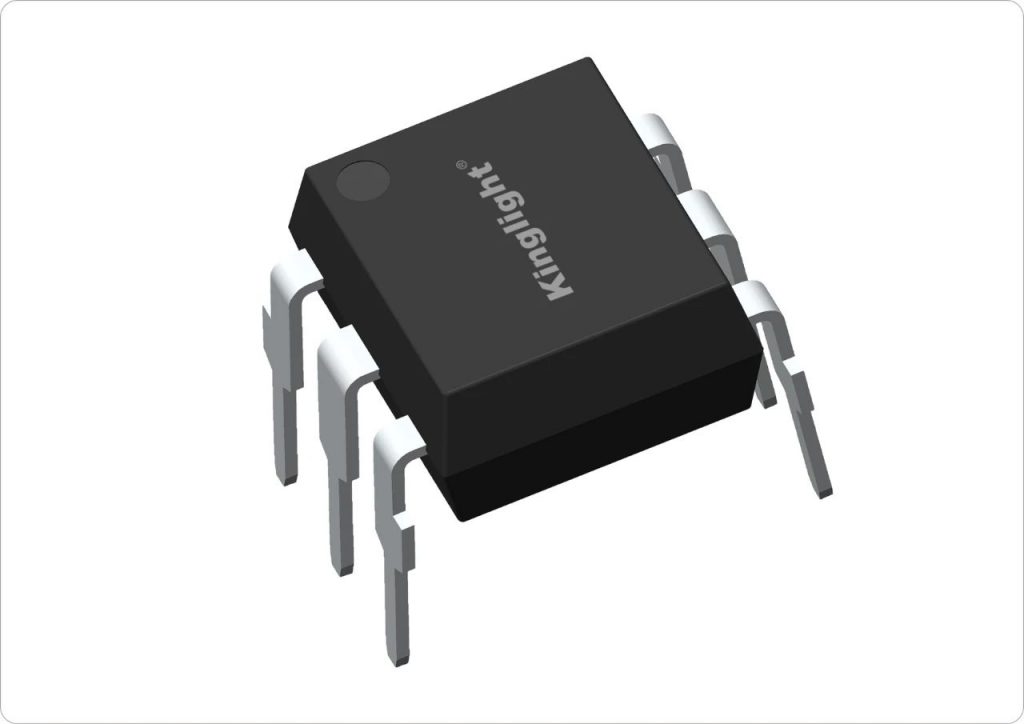

KL306X系列是由一个砷化镓红外发光二极管和一个单晶硅芯片的零交叉光电双向晶闸管组成的可控硅光电耦合器，它被设计用于与逻辑系统到110-380伏线路的设计接口，如固态继电器、工业控制、电机、螺线管和消费电器。

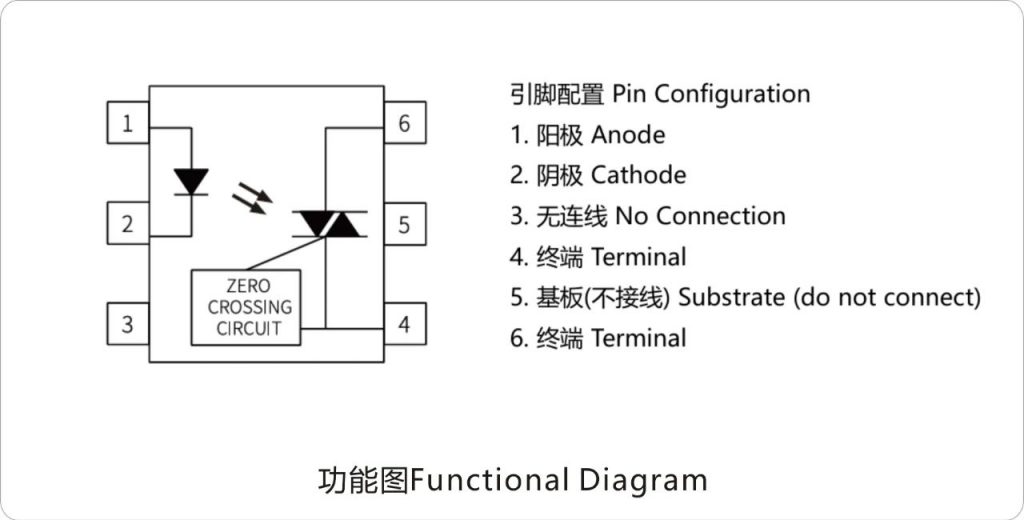

功能图Functional Diagram

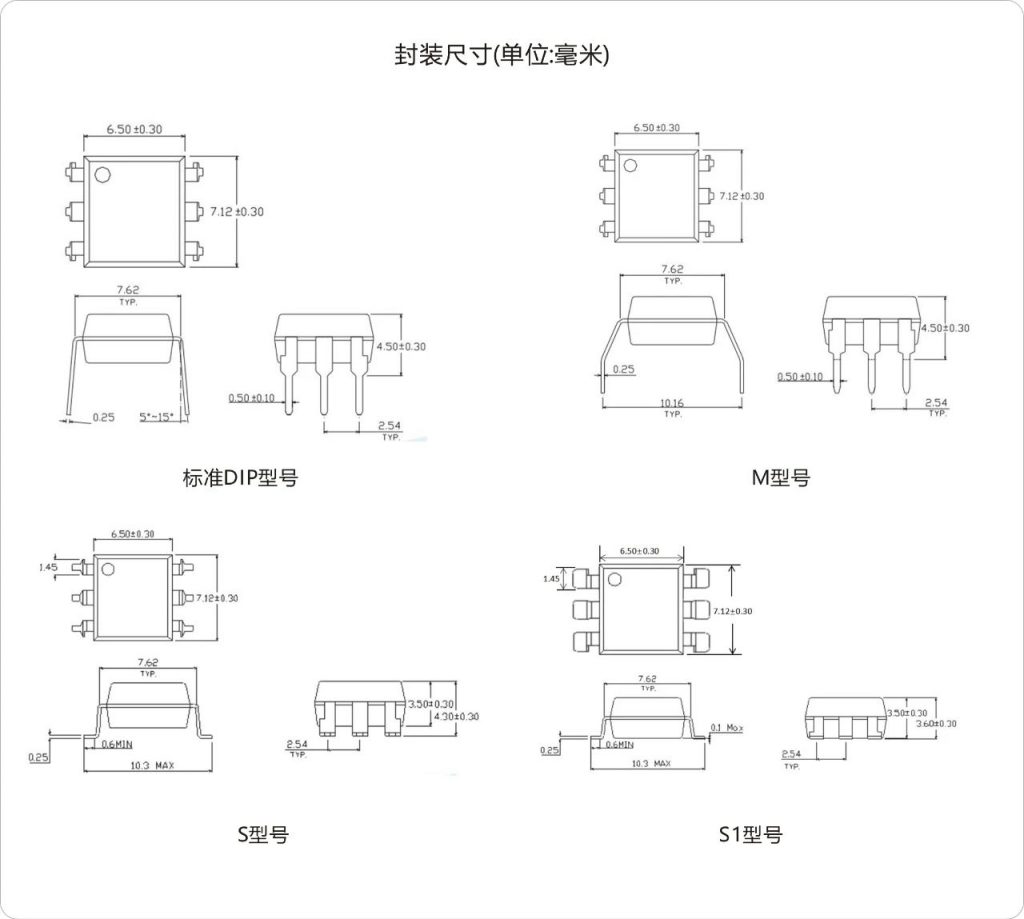

封装尺寸 Package Drawing

产品特点 Product Features

• 峰值击穿电压600V

• 输入与输出间高隔离电压(Viso=5000Vrms)

• 零电压交叉

• 工作温度：-55℃~+100℃

• 符合ROHS、REACH、无卤素要求

• 通过CQC、UL、VDE等安规认证

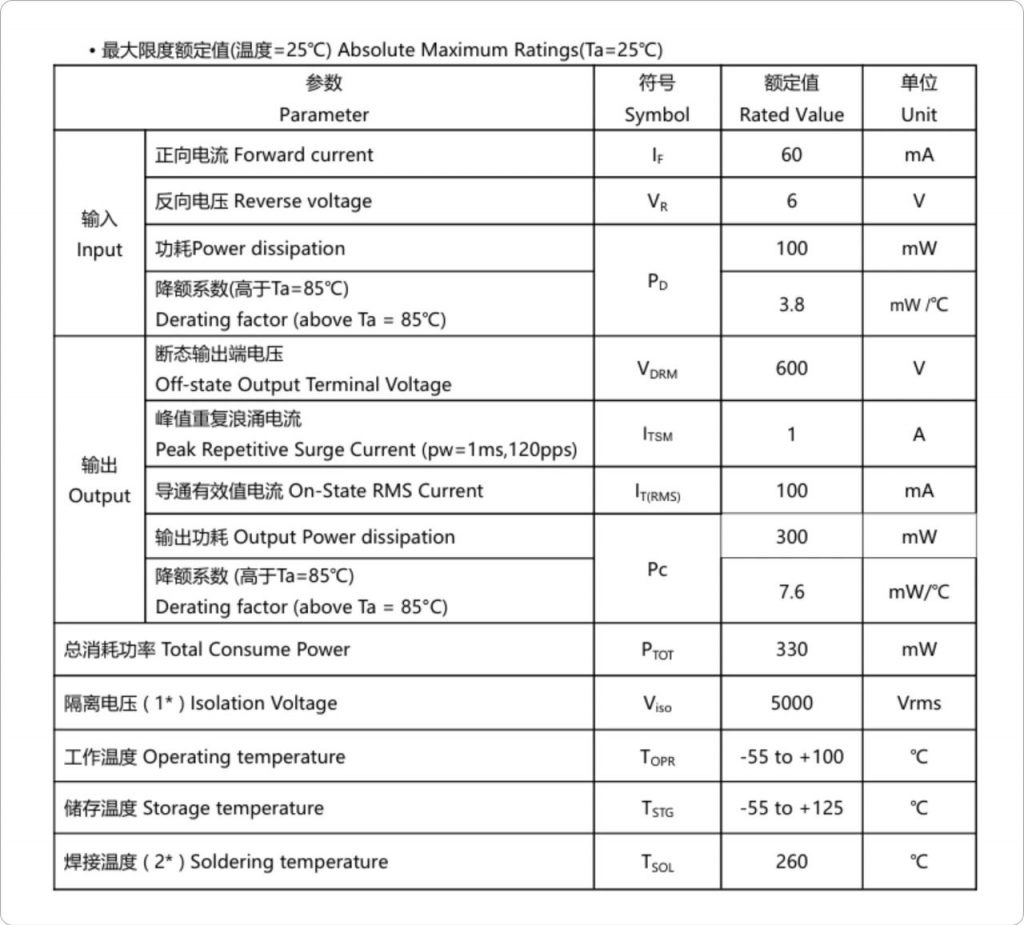

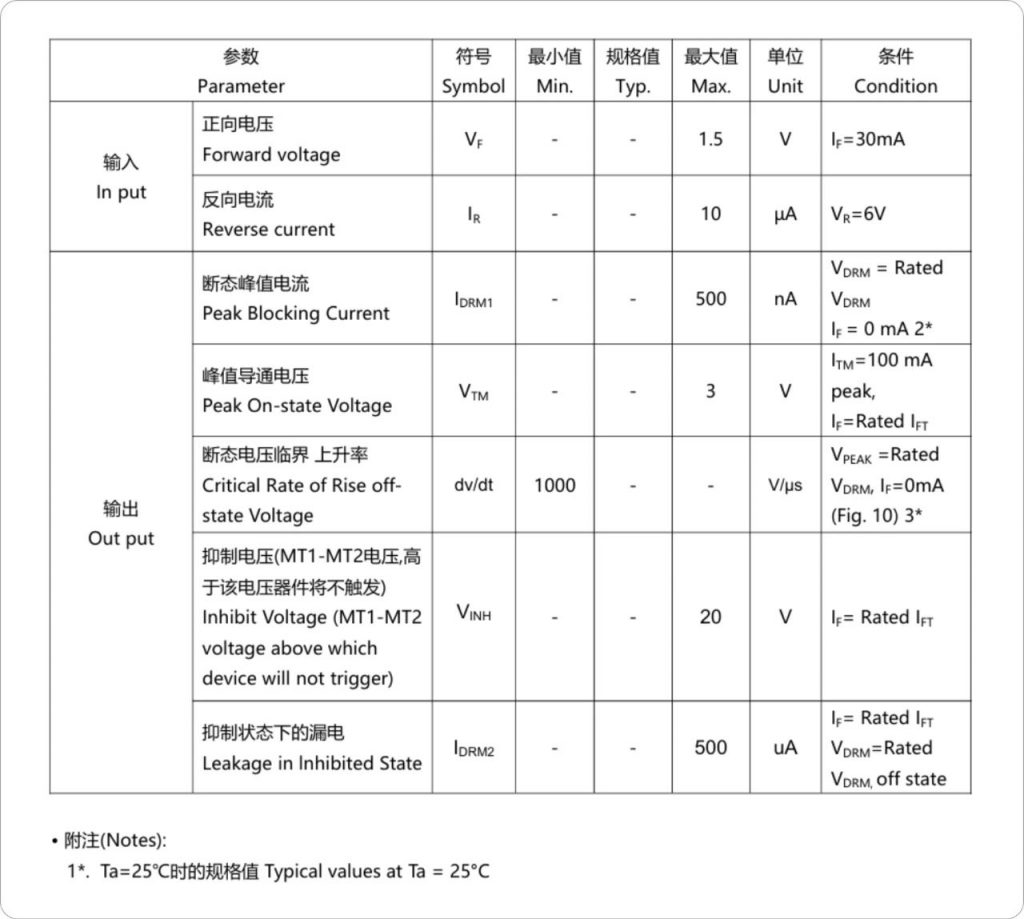

光电特性 Electrical-Optical Characteristic

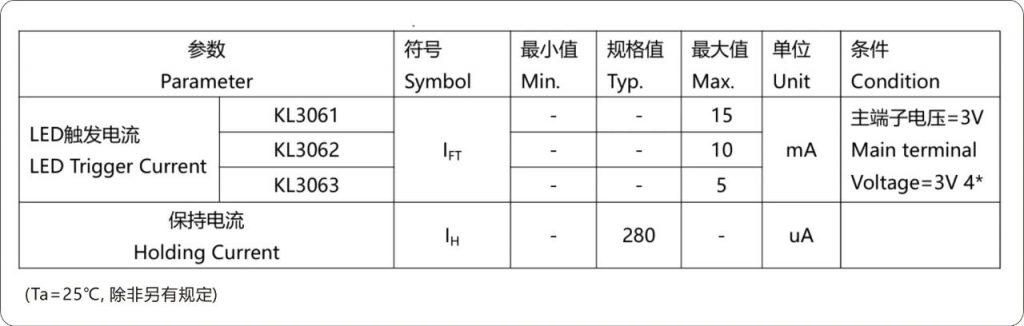

传输特性Transfer Characteristics

产品应用 Product Applications

• 灯光控制、电磁阀控制

• 静态电源开关、电磁接触器

• 交流电机驱动器、交流电动机启动器

• 温度控制

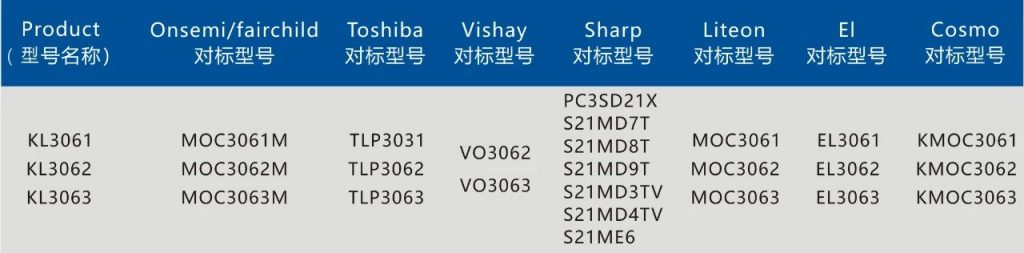

卓越品质 对标高端光耦品牌
