产品描述Product Description

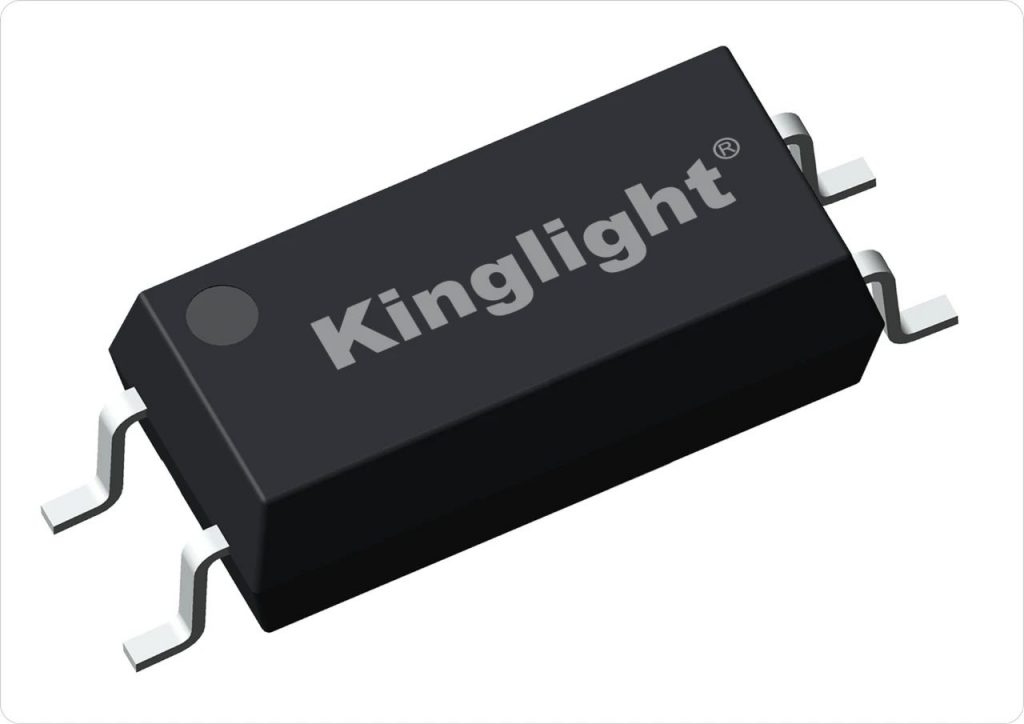

KL101X产品系列是由苏州晶台光电有限公司开发的晶体管光耦，由一个红外发射二极管和一个光电晶体管构成，采用4引脚LSOP封装。

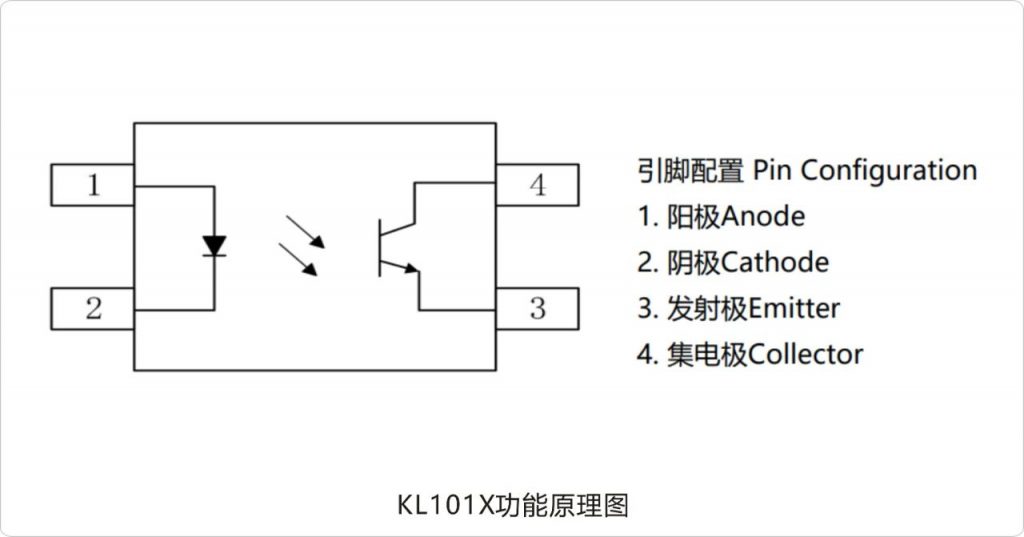

功能图Functional Diagram

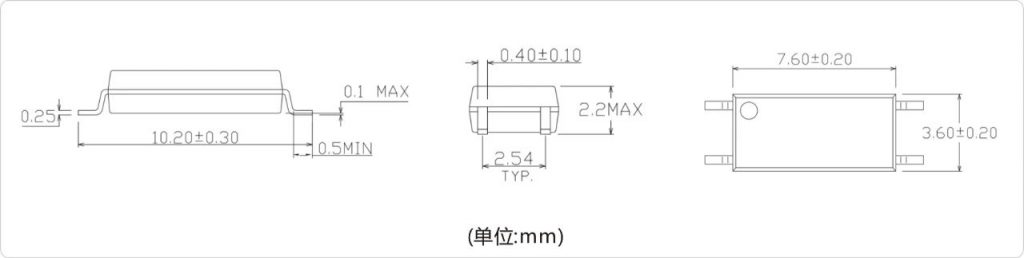

封装尺寸 Package Drawing

产品特点 Product Features

• 电流转换率(Current transfer ratio) (CTR: 50~600% at IF = 5mA, VCE = 5V)

• 输入与输出高隔离电压(Viso=5000 V rms)

• 8mm长爬电距离

• 紧凑型4引脚LSOP封装

• 符合ROHS、REACH、无卤素要求

• 通过CQC、UL、VDE等安规认证

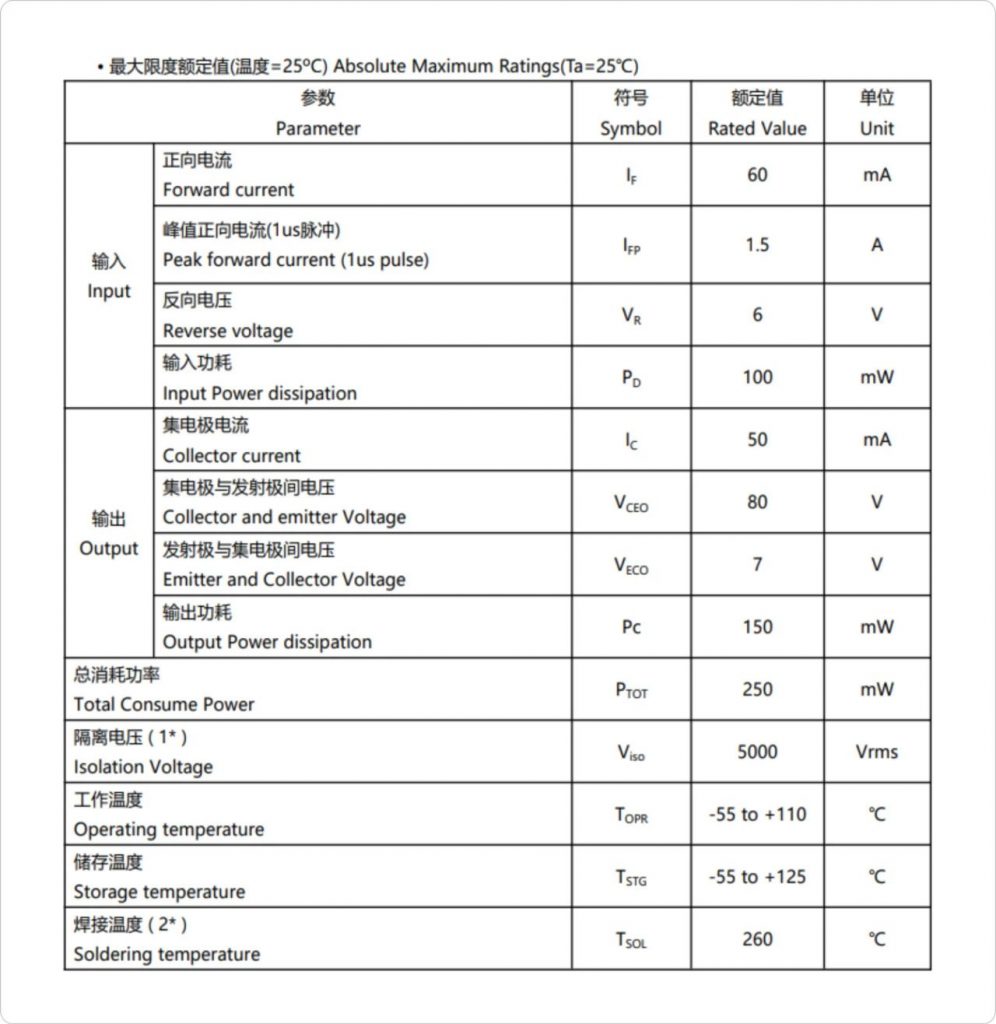

光电特性 Electrical-Optical Characteristic

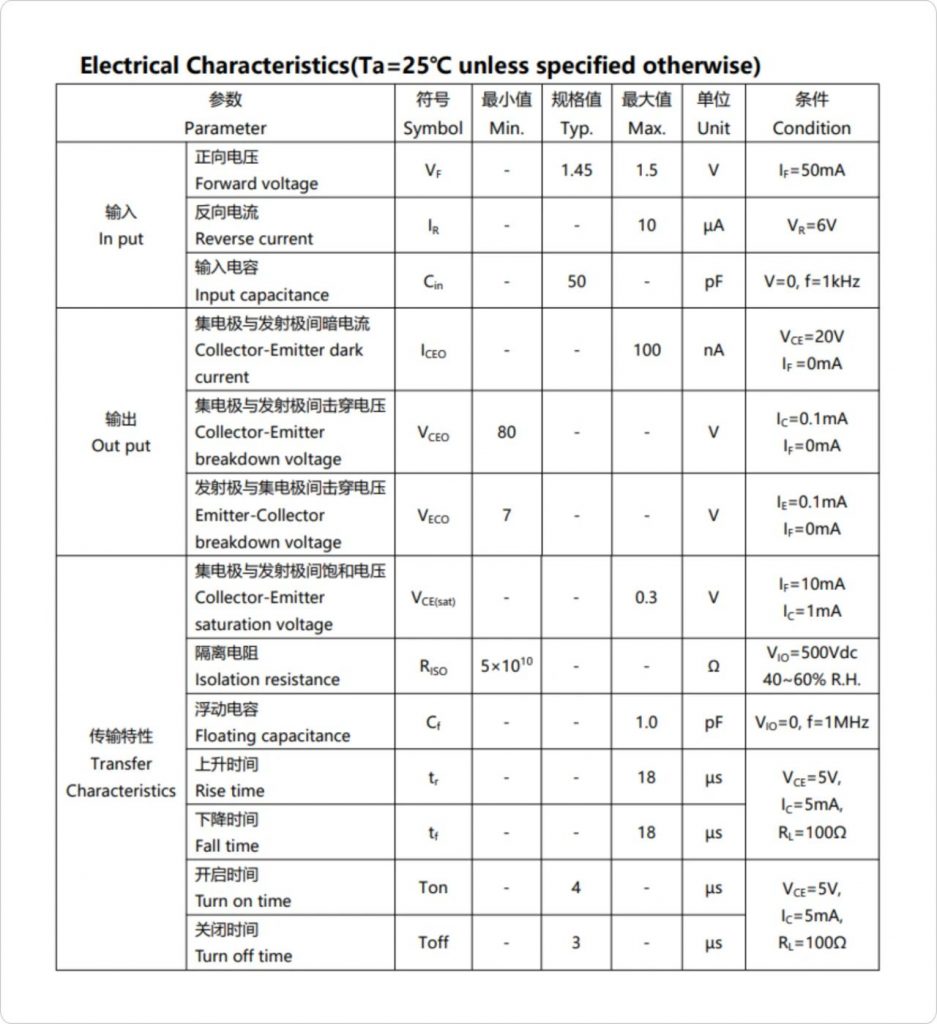

电气特性Electrical Characteristics

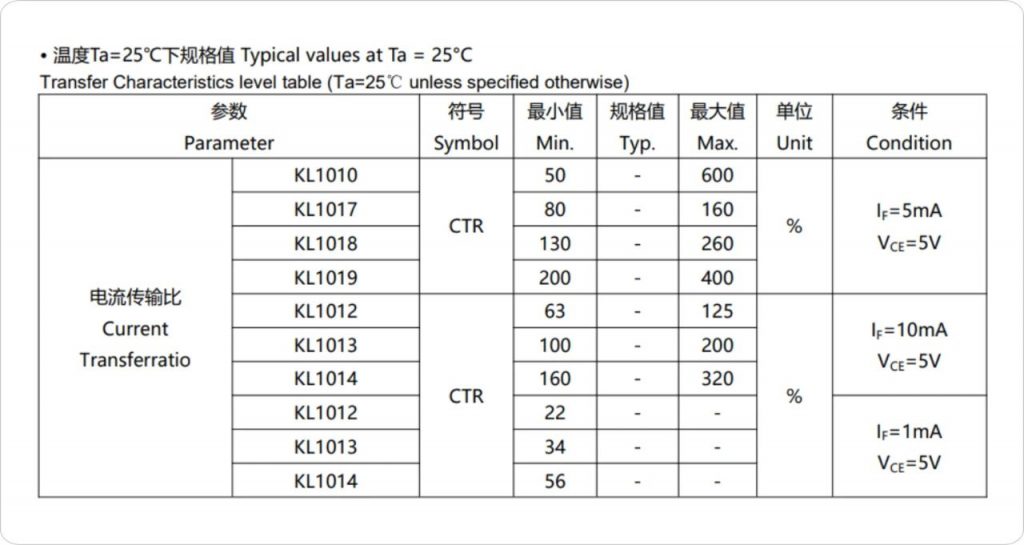

传输特性Transfer Characteristics

产品应用 Product Applications

• 家用电器, 如电风扇加热器等

• 可编程控制器

• 电信设备

• 不同电位和阻抗电路间的信号传输

• 测量仪器等

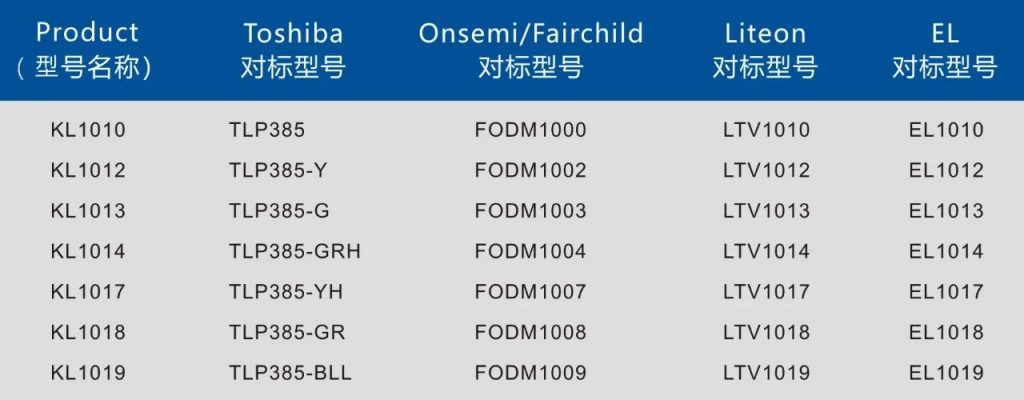

卓越品质 对标高端光耦品牌
