产品描述Product Description



晶台推出KL357系列包含一个红外发射二极管,光耦合到一个光电晶体管构成光电耦合器，采用4引脚小外形SMD封装的器件。

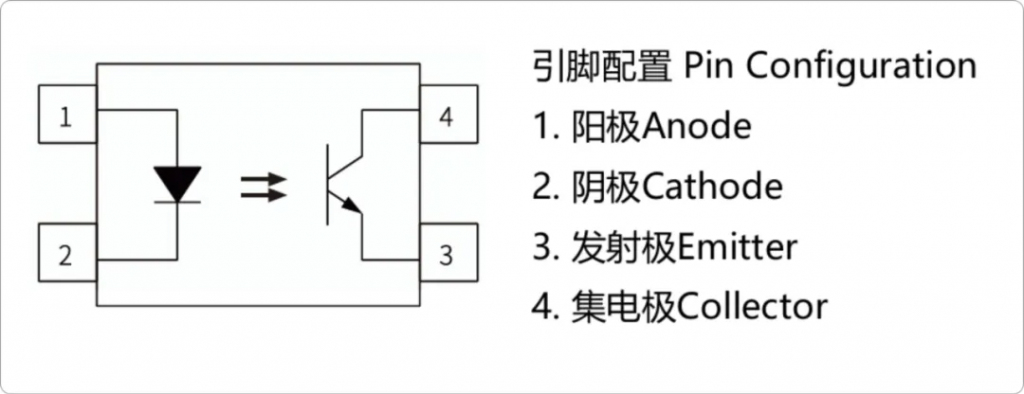

功能图Functional Diagram





产品特点Product Features



◆电流转换率CTR: 50~600% at IF =5mA, VCE =5V

◆输入与输出高隔离电压(Viso=3750Vrms)

◆紧凑型4引脚SOP，外形尺寸为4.4*4.1*2.0mm

◆工作温度：-55℃~+110℃

◆符合ROHS、REACH和无卤要求



产品应用Product Applications



◆ 直流转换器DC Converters

◆ 可编程控制器Programmable controllers

◆ 电信设备Telecommunication equipments

◆ 不同电位和阻抗电路间的信号传输

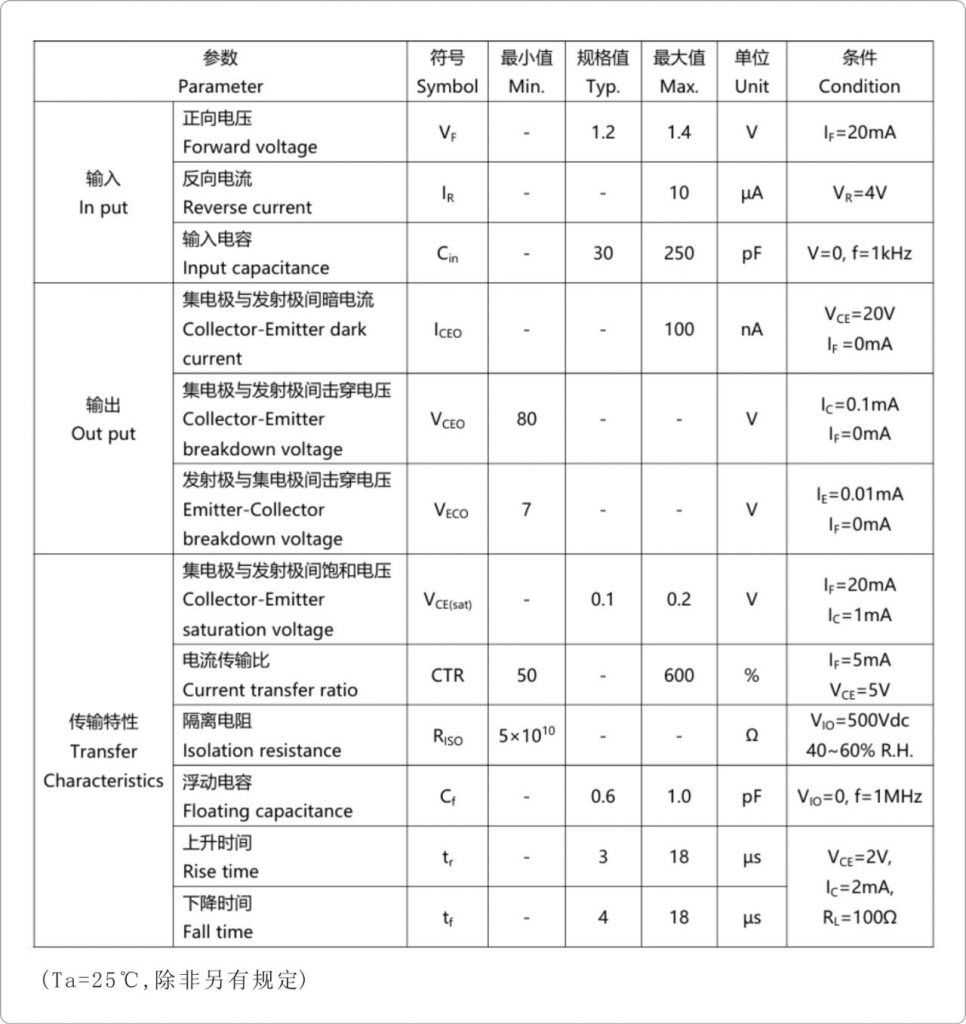

光电特性Electrical-Optical Characteristics

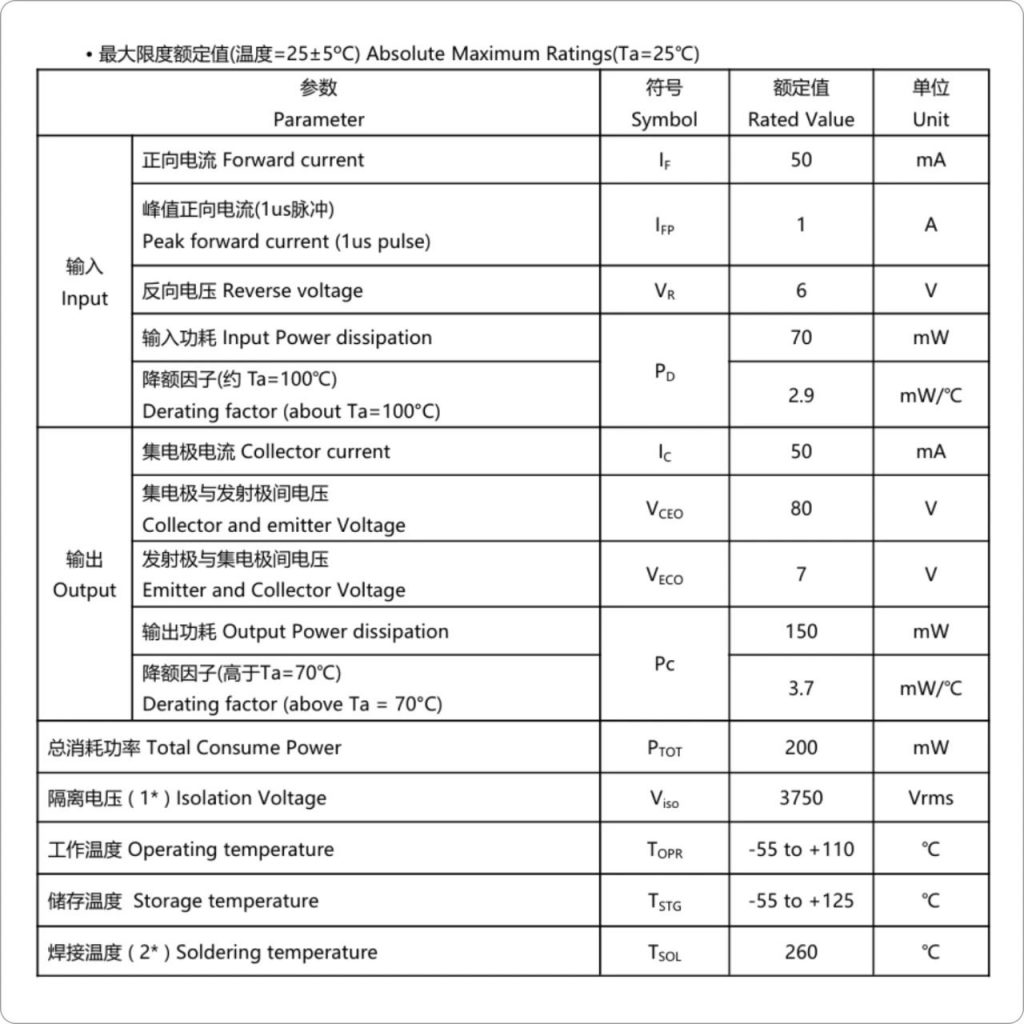

电气特性Electrical Characteristics

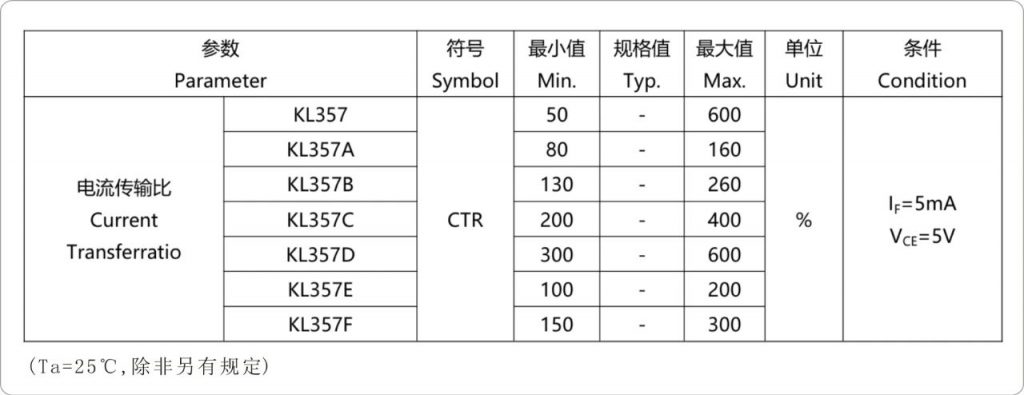

传输特性Transfer Characteristics

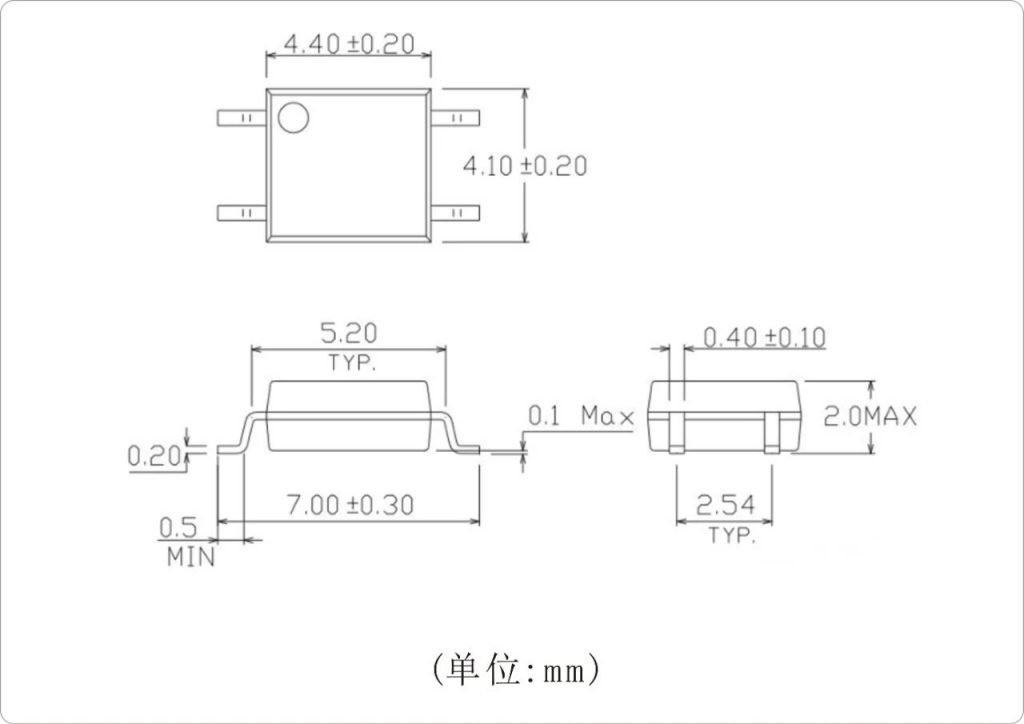

封装尺寸Package Drawing

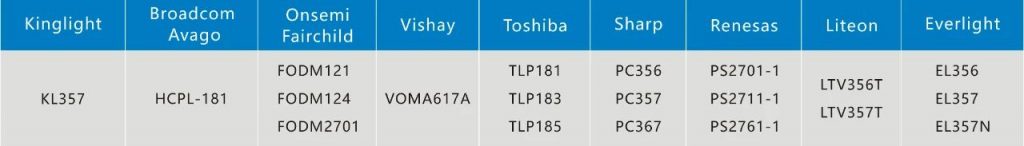

卓越品质 对标高端光耦品牌
