元宇宙是时下热门话题之一。在维基百科上，我们可以看到这样的描述：元宇宙（英语：metaverse），或称为后设宇宙、形上宇宙、元界、魅他域、超感空间、虚空间，是一个聚焦于社交连结的3D虚拟世界之网络。由此，我们不难看出，元宇宙是一个基于3D虚拟世界的社交网络。那么，这里就不得不说元宇宙显示产业的关键，即用于搭建XR、VP虚拟影像LED大屏的LED封装器件与LED模组了。



实现XR、VP虚拟影像LED屏的LED封装方案



应用于XR、VP场景的LED 大屏是实现元宇宙的技术关键；而根据实际应用场景的不同，其采用的封装技术亦有不同。目前，主流的封装方式为SMD，同时也有IDM四合一和COB封装。



SMD封装方案



SMD全称为surface mount device,即表面贴装器件，是将RGB三色LED芯片封装成单颗SMD分立器件；而单颗SMD分立器件则是组成XR、VP大屏的单个像素点。SMD有CHIP型和TOP型两种封装方式。而应用于XR大屏则主要采用TOP型封装工艺。



TOP型封装工艺的流程一般为：固晶、焊线、点胶、烘烤、冲切、测试分选、编带。



IMD封装方案



IMD全称为integrated matric device，即集成矩阵器件，一般以四合一为主，即将4个LED像素点集成封装在一个器件内，因而共有12个LED芯片，红绿蓝各有4个。



IMD型封装工艺流程一般为：固晶、焊线、压模、烘烤、划片、测试分选、编带。

COB封装方案



COB全称为chip on board，即板上芯片封装，COB不需要经过分立器件（即单颗LED显示器件）的封装，而直接将多颗LED芯片贴装在显示主板上，然后一起封装。



COB型封装工艺的流程一般为：印刷、固晶、回流焊、AOI、点亮测试、返修、覆膜。



XR/VP虚拟影像LED屏对LED封装器件的要求



XR、VP用LED显示屏是元宇宙显示的关键设备，而LED封装器件则是LED屏的核心组件。XR、VP用LED屏对LED封装器件的要求很高，需要具备显示效果逼真，且拥有高稳定性和安全性。一般来说，应用于搭建XR/VP LED显示屏的LED封装器件，需要具备高可靠性标准，即上机不良率应小于10PPM；还需要对表面进行哑光处理，减少LED封装器件反光，确保表面的高一致性，并保障显示画面的均匀性。



Kinglight晶台XR系列及RGBW LED封装器件



Kinglight晶台，作为国内领先的LED封装企业，不仅开发了覆盖多种应用场景的LED封装器件，如户外5G+8K超高清LED屏、商用透明LED屏、裸眼3D LED屏、租赁与固装LED屏等，还专为XR/VP用LED屏的搭建开发了XR系列及RGBW LED封装器件。



Kinglight晶台XR系列LED封装器件目前包含1212-XR和1415-XR两款LED产品。



Kinglight晶台XR系列LED采用胶体雾化和表面哑黑处理工艺，对比度相比常规LED产品提升30%以上；采用波长与亮度集中性高LED芯片，分bin细化，取料均匀性拌料，正态分布图示监控。在P1.9/18扫下，LED显示面板亮度可高达2000nit以上；采用大视角设计，即功能区采用分离式结构（防毛毛虫现象），RGB固焊呈一字型，缩短芯片边距，并远离杯壁，从而扩大显示角度；使用低速模，模腔灌注塑胶更便捷，脱模更顺畅，保障塑胶饱满及高一致性，提升引脚平整度，减小尺寸差并降低不良SMT贴片所造成的挂屏阴阳面问题，提升显示效果。



此外，Kinglight晶台还推出了1515RGBW LED；与常规RGB三色LED不同，1515RGBW LED通过引入额外的白色光源，可实现高达90的显色指数，从而显著提升LED屏的显色精准性，进一步保障虚拟影像内容的逼真效果。





Kinglight晶台1415-XR应用案例



目前，Kinglight晶台XR系列LED已被广泛应用于各类虚拟现实与实景相融合的应用场景中，从而创造出美轮美奂的视觉效果。

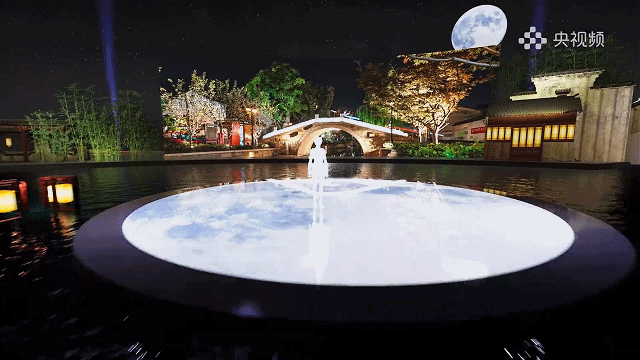

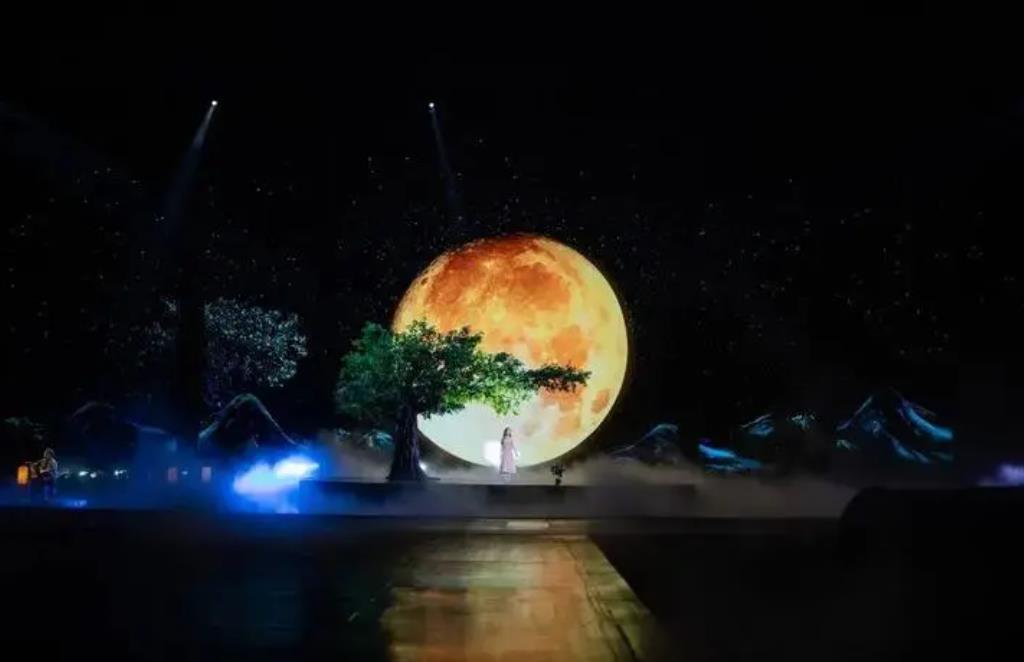

在2022年于苏州张家港举行的央视中秋晚会所搭建的矗立在水中央的圆形LED地台屏即采用Kinglight晶台1415-XR LED，将舞台“圆”造型与其周围的实景山水完美融合;此外，该晚会所采用的背景LED大屏均由Kinglight晶台1415-XR LED搭建而成。通过圆形LED地台屏和背景LED大屏的搭配应用，通过实景与虚拟影像的相互映衬，营造出绝美的江南水乡特色，呈现出“中秋月圆”的喜庆气氛，衬托出本届中秋晚会的“圆”主题，很好地诠释了中秋佳节、阖家团圆的节日理念。
