随着智能手机的普及和使用频率的增加，充电速度成为用户关注的重要因素。超快充技术的应用，让用户在短时间内获得更长的使用时间。而光耦作为手机充电头中不可或缺的组件，起到了至关重要的作用。本文将详细介绍光耦在手机充电头中的应用及选型推荐。

光耦的基本介绍

光耦是一种利用光信号进行电气隔离和信号传输的电子元件，通常由发光二极管（LED）和光电晶体管组成。光耦的主要功能是实现电路之间的电气隔离，防止干扰和电流波动，保障电路的安全和稳定运行。



光耦在充电头领域的应用

过压保护：充电头在给设备充电时，可能会因为电压不稳定而导致过压问题。光耦可以实时监测输入电压，当电压超过设定的安全值时，通过控制电路迅速切断电源，防止过压对设备造成损害。

过流保护：在充电过程中，如果出现电流过大的情况，可能会损坏充电头和被充电设备。光耦能够检测电流变化，当电流超过安全范围时，及时触发保护电路，切断电源，确保充电过程的安全。

反馈控制：充电头需要根据被充电设备的需求调整输出电压和电流，以实现快速充电和保护电池寿命。光耦在反馈控制电路中发挥关键作用，通过实时传输电压和电流信息，精确控制输出参数，提升充电效率。

电气隔离：充电头内部的高压部分和低压部分需要进行电气隔离，以防止高压对用户和设备造成危害。光耦能够实现高效的电气隔离，确保充电头的安全性，保护用户和设备。

充电头领域使用光耦选型推荐——KL101X系列

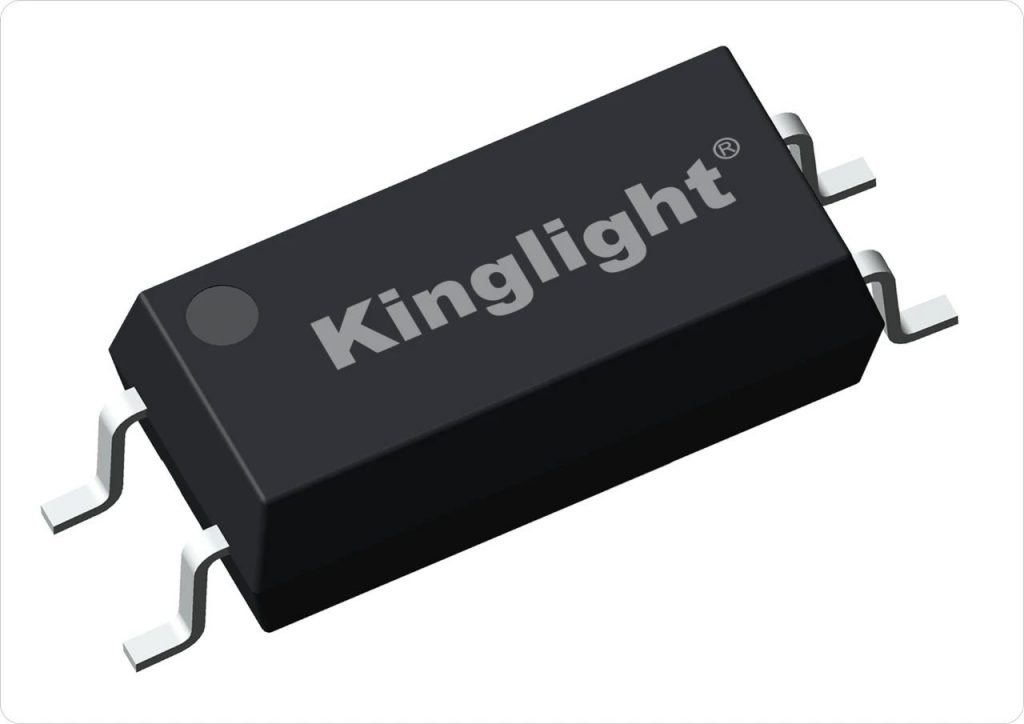

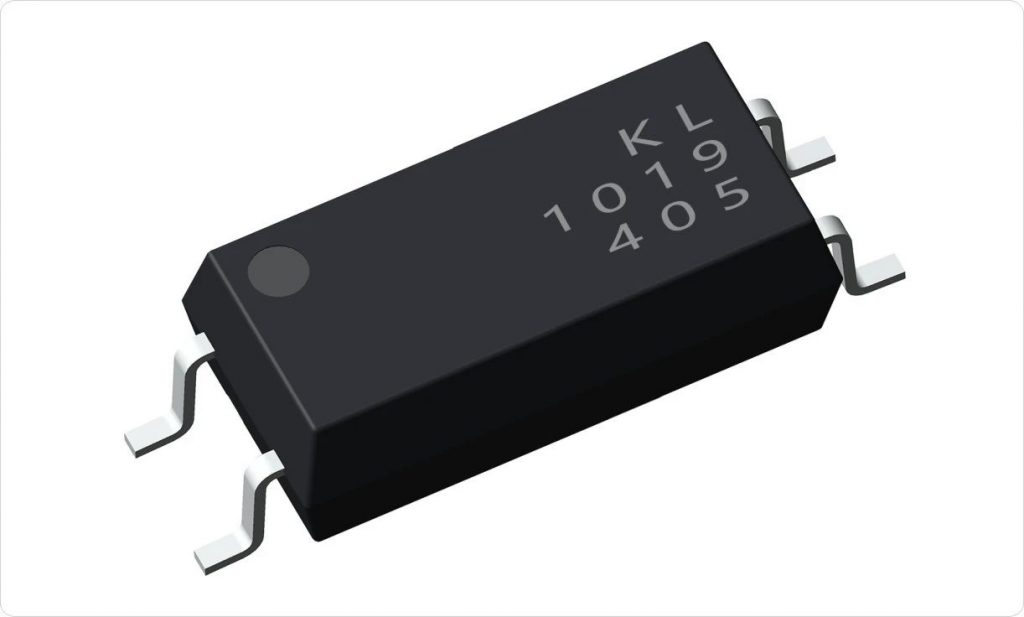

KL101X产品系列是由苏州晶台光电有限公司开发的晶体管光耦，由一个红外发射二极管和一个光电晶体管构成，采用4引脚LSOP封装。

产品特点 Product Features

• 电流转换率(Current transfer ratio)(CTR: 50~600% at IF = 5mA, VCE = 5V)

• 输入与输出高隔离电压(Viso=5000 V rms)

•8mm长爬电距离

• 紧凑型4引脚LSOP封装

• 符合ROHS、REACH、无卤素要求

• 通过CQC、UL、VDE等安规认证

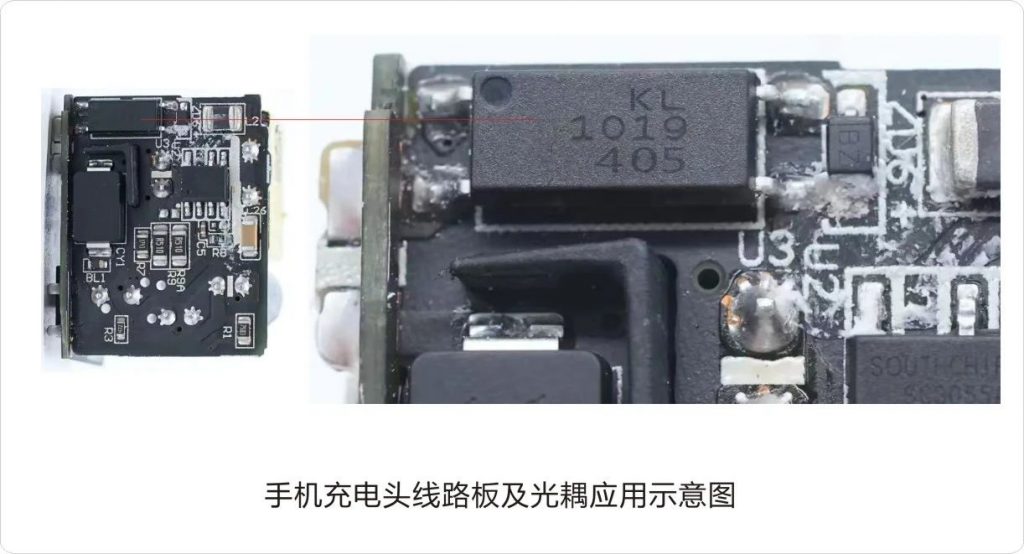

KL1019在充电头应用示意图

综上，光耦在充电头领域的应用，为充电设备的设计和使用提供了重要保障。通过过压保护、过流保护、反馈控制和电气隔离等应用，光耦显著提升了充电头的安全性和高效性。



高端光耦 首选晶台
