在充电领域，光耦作为一种常见的光电耦合器件，通常用于电气隔离、信号传输、电池保护和充电控制等方面。

电源气隔离： 光耦可用于实现电源气隔离，将输入和输出电路进行隔离，提高系统的安全性和稳定性。

信号传输： 在充电控制电路中，光耦可用于传输控制信号和数据，提高抗干扰和可靠型。

开关控制： 光耦在充电器开关控制电路中起到关键作用，用于控制充电器的启停和电源开关。

电压监测： 光耦可以用于监测电路中的电压变化，实现过压保护和欠压保护功能。

保护功能： 在充电器和充电管理系统中，光耦可用于实现各种保护功能，如过流保护、过压保护、短路保护等。



充电领域使用光耦型号推荐——SSOP4 晶体管光耦KL3H7

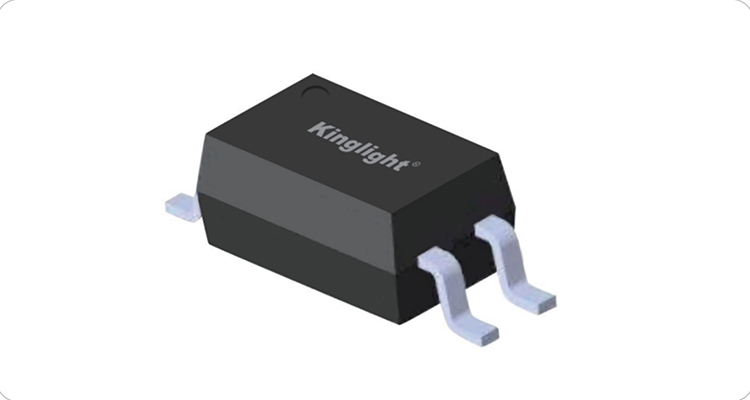

KL3H7是由苏州晶台光电有限公司开发的一款光电耦合器，由一个红外发射二极管和光电晶体管构成光电耦合器，它们被封装在一个4引脚小外形SMD中。

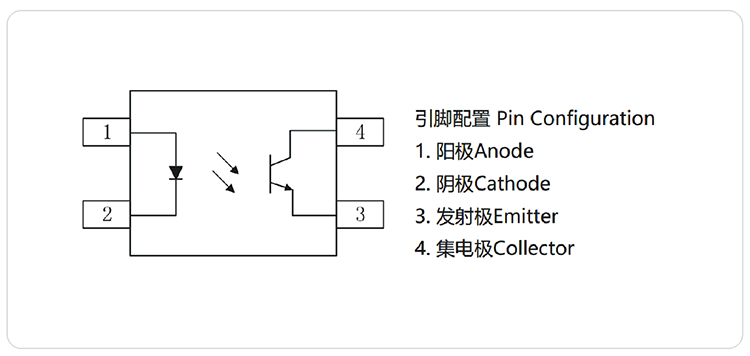

SSOP4 晶体管光耦KL3H7功能原理图





SSOP4 晶体管光耦KL3H7产品特点

• 电流转换率，范围广，选择灵活

CTR: 50~600% at IF =5mA, VCE =5V

CTR: 40~320% at IF =10mA, VCE =5V

• 输入与输出间高隔离电压(Viso=3750 V rms)
• 外形为2.0mm的紧凑型



SSOP4 晶体管光耦KL3H7产品应用

• DC-DC转换器
• 可编程序控制器
• 电信设备
• 不同电位,不同阻抗的电路之间的信号传输

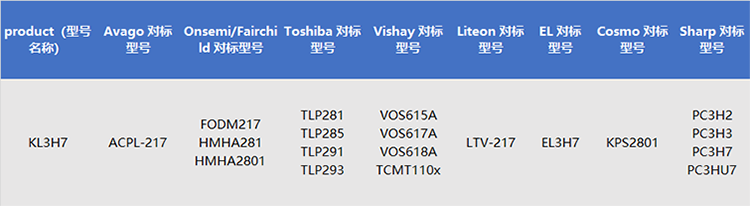

卓越品质 对标高端光耦品牌
