施密特触发器光耦

施密特触发器光耦（Schmitt Trigger Optocoupler）是一种将光耦和施密特触发器电路相结合的电子元件。它不仅具备光耦的电气隔离功能，还具备施密特触发器的噪声抑制和信号整形能力。



施密特触发器光耦的详细结构

LED部分：LED是由半导体材料制成的，通常封装在一个透明的塑料或玻璃外壳中。其主要功能是在输入端电流流过时产生光信号。

光接收器部分：光接收器通常是一个光敏晶体管或光敏二极管，其基区（或PN结）对光信号敏感。当接收到来自LED的光信号时，光接收器产生一个与光强度成比例的电流。

施密特触发器电路部分：施密特触发器电路由一个比较器和反馈电阻网络构成。比较器的正负输入端分别连接到光接收器的输出和一个基准电压，通过调节输入信号和基准电压的差值来控制输出状态。

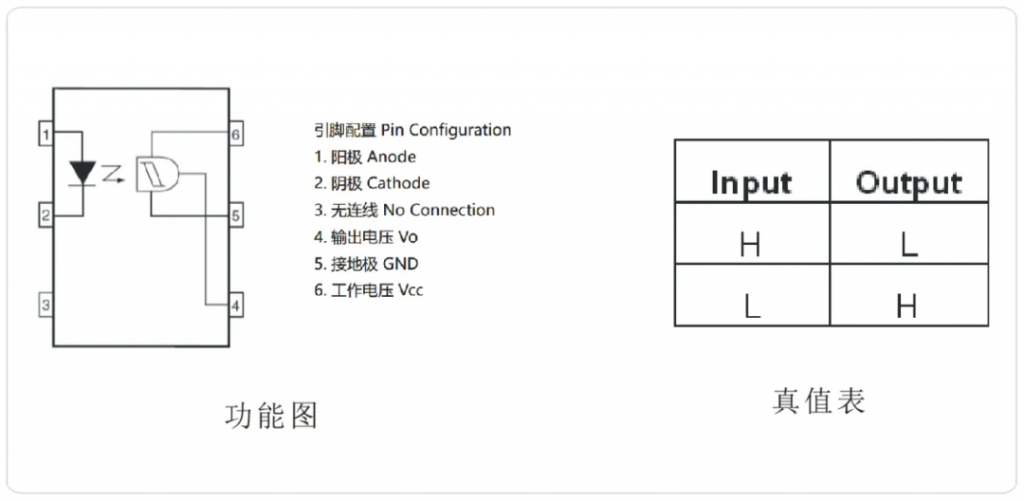

功能图Functional Diagram



施密特触发器光耦的工作过程如下：

输入信号驱动LED：当输入端施加电压时，电流流过LED，LED发光。光强度随输入电流增加而增强。

光信号传输：LED发出的光信号穿过隔离介质，传输至光接收器。

光电转换：光接收器接收到光信号后，生成与光强度成比例的电信号。

施密特触发器处理：电信号进入施密特触发器电路，施密特触发器根据电信号的电压水平进行比较，并通过滞后效应决定输出状态。当电压高于上阈值时，输出为高电平；低于下阈值时，输出为低电平。

输出信号：经施密特触发器处理后的电信号从输出端输出，用于后续电路的控制或驱动。

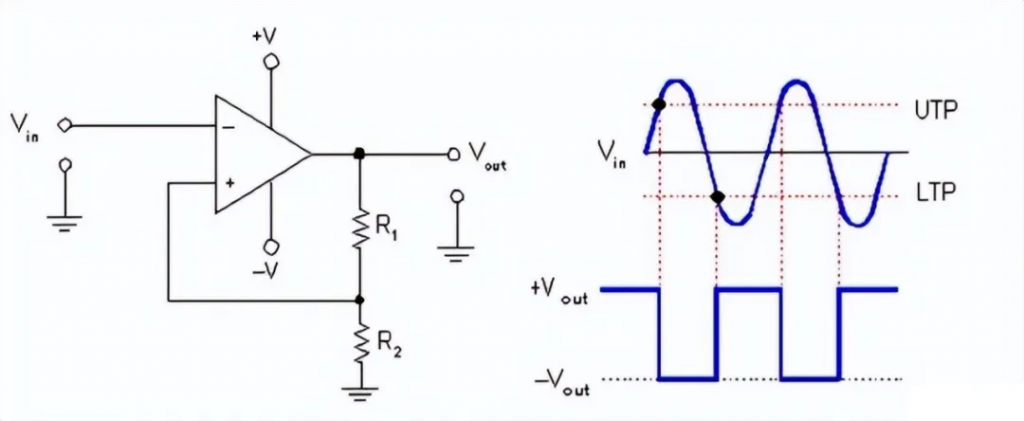

▲施密特触发器工作原理图

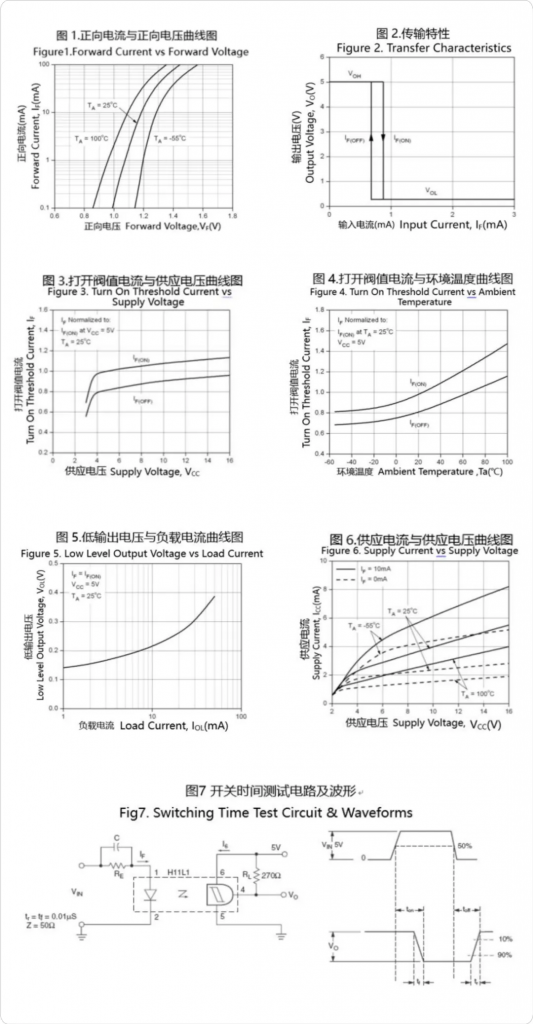

施密特触发器光耦KLH11LX特性曲线



施密特触发器光耦性能特点

抗干扰能力强：在复杂的电磁环境中，施密特触发器光耦依然能够表现出色。其内部的施密特触发器电路能够对输入信号进行整形和稳定处理，避免噪声信号引起的误触发和振荡。无论是在工业自动化还是在精密仪器中，它都能提供稳定的性能，确保您的系统不受干扰。

高传输速率：在高速信号传输和处理应用中，施密特触发器光耦表现出色。它的传输速率可达1 MHz（NRZ），确保您的数据传输畅通无阻。不论是在数据通信还是高速控制系统中，它都能提供迅速且精准的信号处理，让您的设计更加高效。

稳定的开关特性：施密特触发器光耦的施密特触发器电路具有明显的滞后效应，确保信号的稳定触发。这一特性避免了由于噪声或微小信号波动引起的误动作，提高了系统的可靠性。您的电子设备将因此变得更加可靠和稳定，减少故障率。

微处理器兼容性：施密特触发器光耦的输出驱动器具有微处理器兼容性。这一特性使其能够直接与微处理器接口连接，简化了电路设计，提高了系统集成度。让您的设计更加简单、紧凑。





施密特触发器光耦凭借其卓越的性能特征，成为现代电子设计中的明星元件。从高传输速率到高隔离电压，从抗干扰能力到稳定的开关特性，它无不展现出顶级元件应有的风采。选择施密特触发器光耦，就是选择稳定、可靠和高效。
