探索光耦:达林顿光耦与晶体管光耦的区别
光电汇 | 2024-07-24

在现代电子技术中,光耦是一种广泛应用的电子元件,它通过光信号实现电气隔离,保证信号传输的安全性和完整性。光耦合器的种类繁多,本文将重点探讨两种常见类型:达林顿光耦和晶体管光耦的区别。



结构的差异

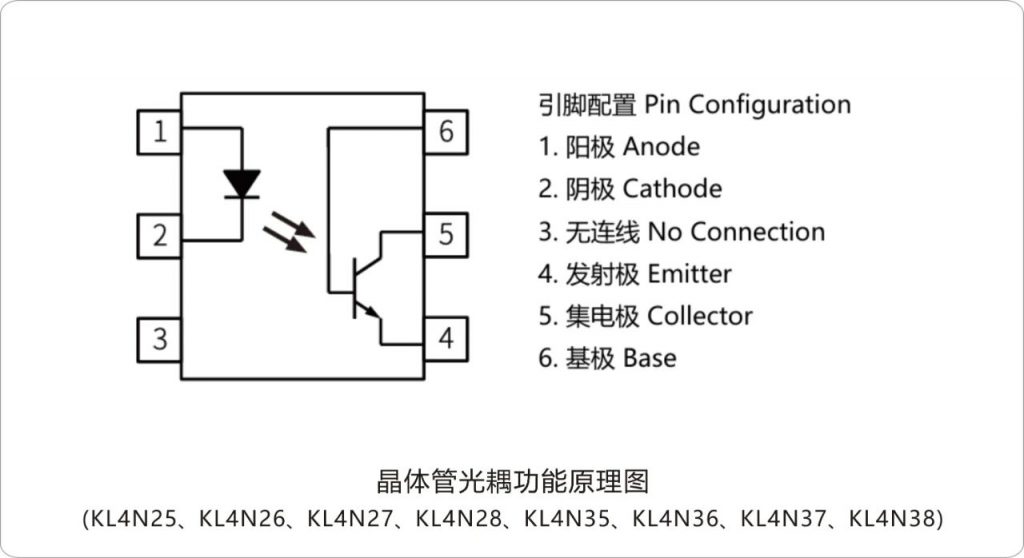

晶体管光耦主要由发光二极管(LED)和光电三极管(Phototransistor)组成,有时还会加入一个晶体管以增强其功能。其基本结构相对简单,主要利用光电效应和晶体管的放大特性来实现电信号的隔离与传输。

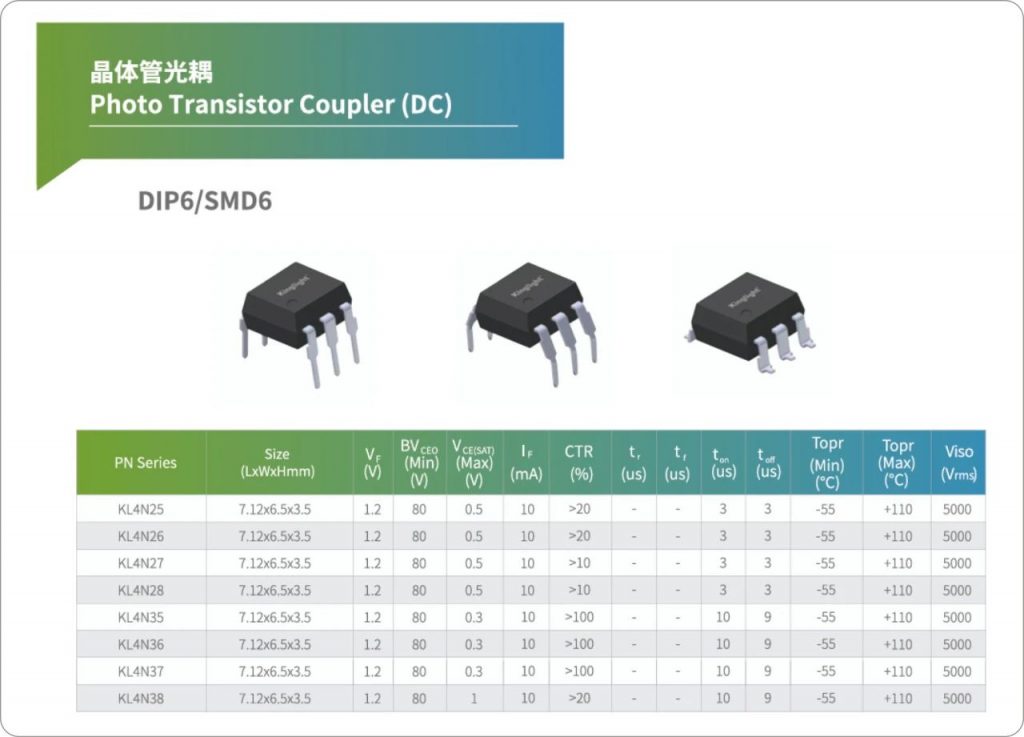

▲晶体管光耦系列

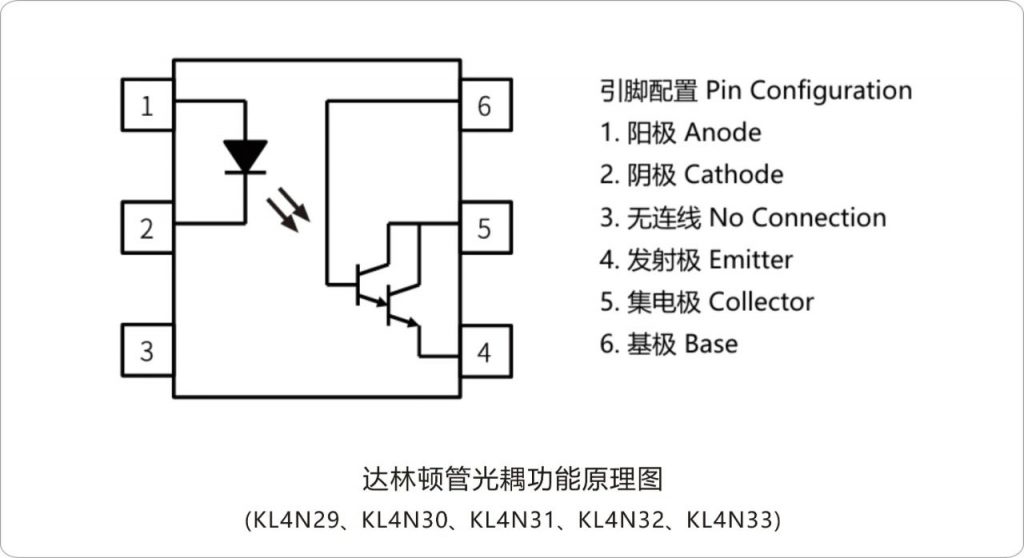

达林顿光耦则是在普通光耦的基础上增加了一个达林顿放大器,通常是一个PNP型晶体管或NPN型晶体管与光敏三极管组合而成。这种结构使得达林顿光耦在信号放大和控制方面具有更强的能力。

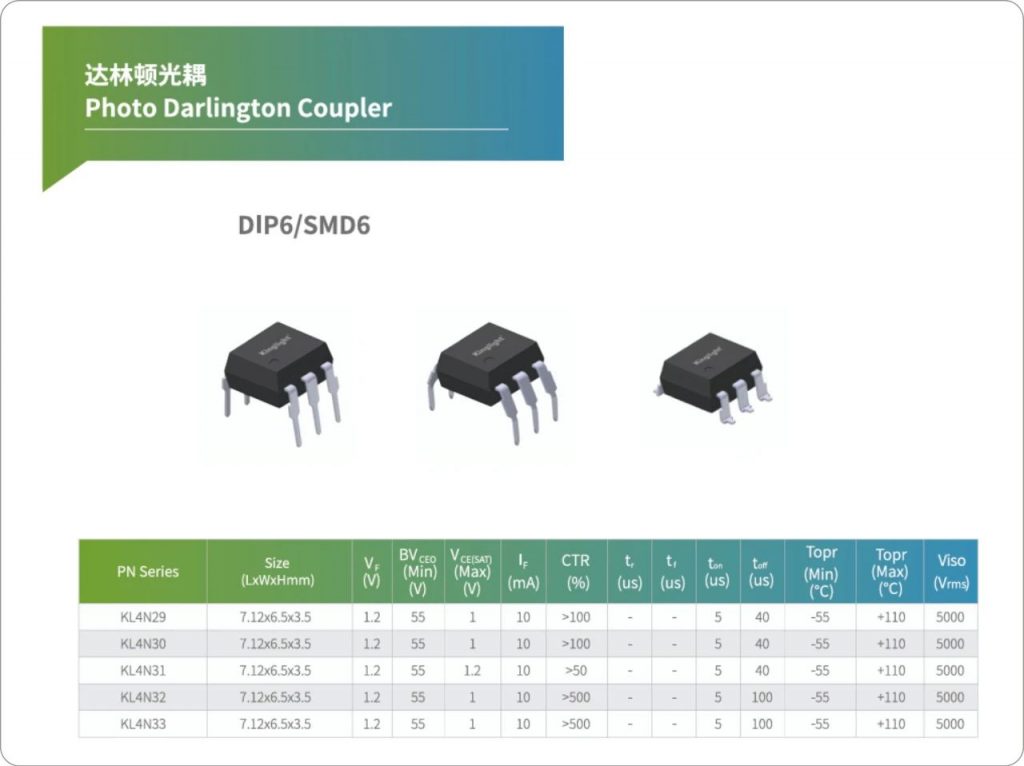

▲达林顿光耦系列



工作原理的异同

晶体管光耦:工作原理直观明了——LED在外加电压驱动下发光,光线触发光电三极管导通,进而产生相应的电信号输出。此过程实现了输入与输出信号间的电气隔离,确保了信号传输的安全性。

达林顿光耦:其工作原理与晶体管光耦相似,但凭借内置的达林顿放大器,能够对微小输入信号进行有效放大,同时保证输出信号的显著增强。这一特性使得达林顿光耦在小信号处理与控制领域展现出独特优势。



性能特点区别

电流放大能力:达林顿光耦的电流放大倍数远高于晶体管光耦,适合驱动较大电流的应用场景。

响应速度:晶体管光耦的响应速度较快,适合高速信号传输,而达林顿光耦的响应速度相对较慢,但可以提供更高的输出电流。

应用场景:晶体管光耦适用于低电流、快速响应的场合,如数字电路和通信设备;达林顿光耦则适用于高电流、对响应速度要求不高的场合,如大功率电源和电机驱动。

综上所述,在选择光耦时,需紧密结合实际应用场景的需求,权衡电流放大能力、响应速度等因素,精准匹配合适的光耦,以实现电路设计的最优化,提升系统整体性能与可靠性。
