KLH11LX系列由一个砷化镓红外发光二极管和一个高速集成电路检测器组成，该输出检测器包含了一个施密特触发器，利用其回滞特性，便于脉冲整形，提高抗噪性能。

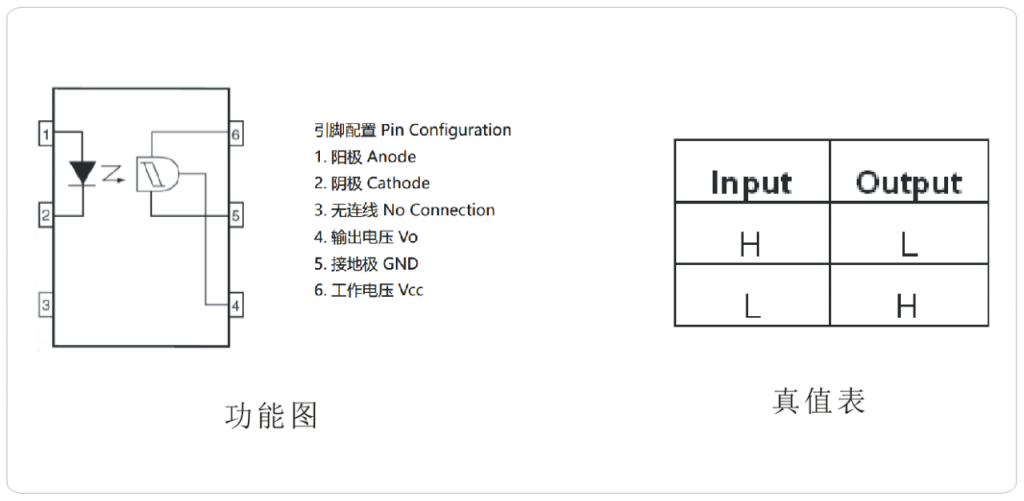

功能图 Functional Diagram

产品特点 Product features

•高传输速率，规格值频率为1MHZ(NRZ)

• 输入与输出间高隔离电压(Viso=5000 V rms)

• 在整个电压和温度波动范围内无闭锁和振荡

• 微处理器兼容的驱动器

• 逻辑兼容输出在最大 0.4V 电压下输出 16mA 电流

• 保证开/关阈值回滞

• 宽供电电压能力，兼容所有常用逻辑系统

• 紧凑型双联封装

• 无卤且符合Rohs、REACH标准

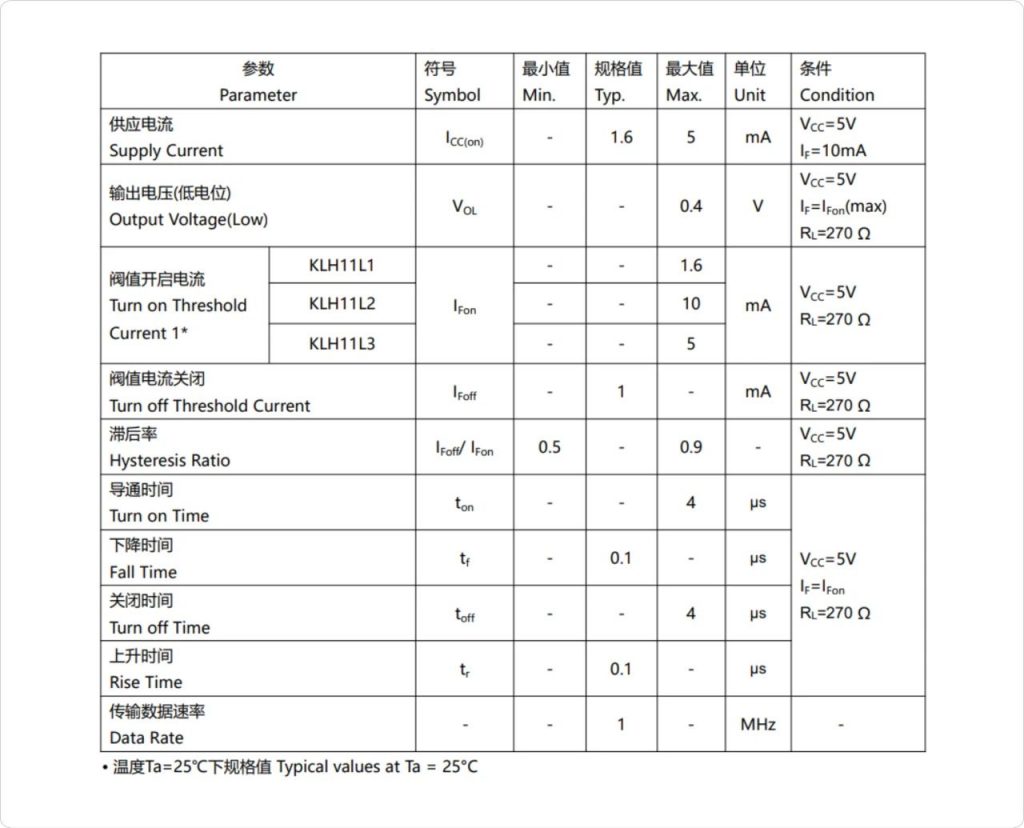

光电特性 Electrical-Optical characteristic

传输特性 Transfer Characteristics

产品应用 Product Applications

• 逻辑到逻辑隔离器

• 可编程电流传感器

• 线路接受器-消除噪音和瞬态问题

• 交流到TTL的转换-方波整形

• 电源设备的数字编程

• 计算机与外围设备的接口

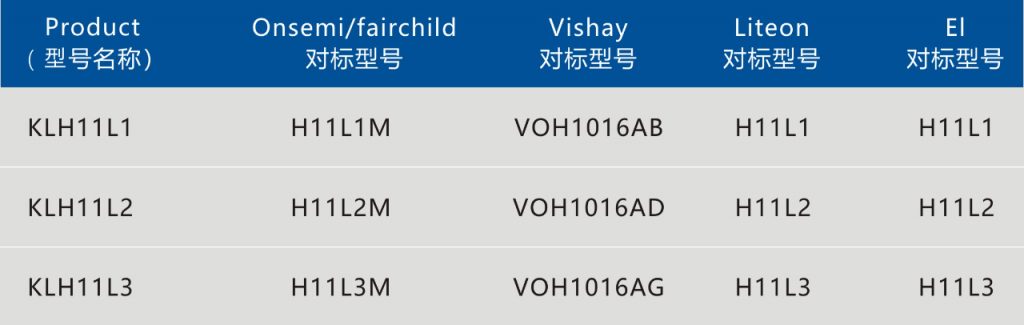

卓越品质 对标高端光耦品牌
