产品推介——高速光耦KLM45X产品系列
光电汇 | 2024-05-28

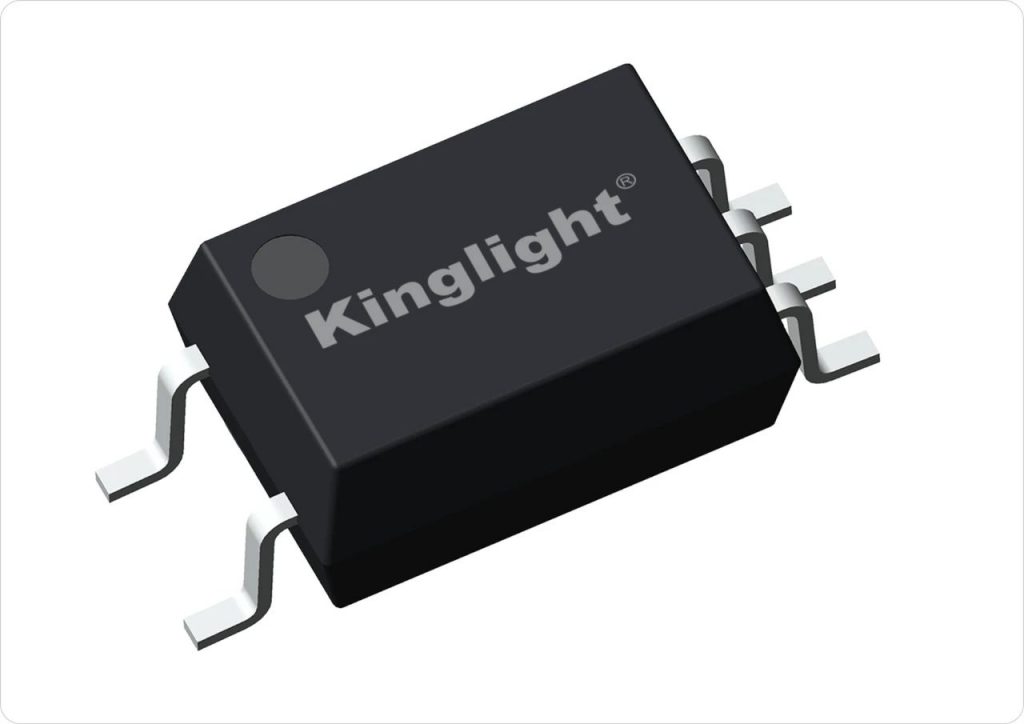

KLM452 和 KLM453 器件均由一个红外发射二极管与一个高速光电检测晶体管组成,两者之间光学耦合。光电二极管偏置和输出晶体管集电极的独立连接可以通过减少输入晶体管的基极-集电极电容来使速度比传统的光电晶体管耦合器提高几个数量级。它们采用行业内标准的 5 引脚 SOP 封装,适合表面帖装。

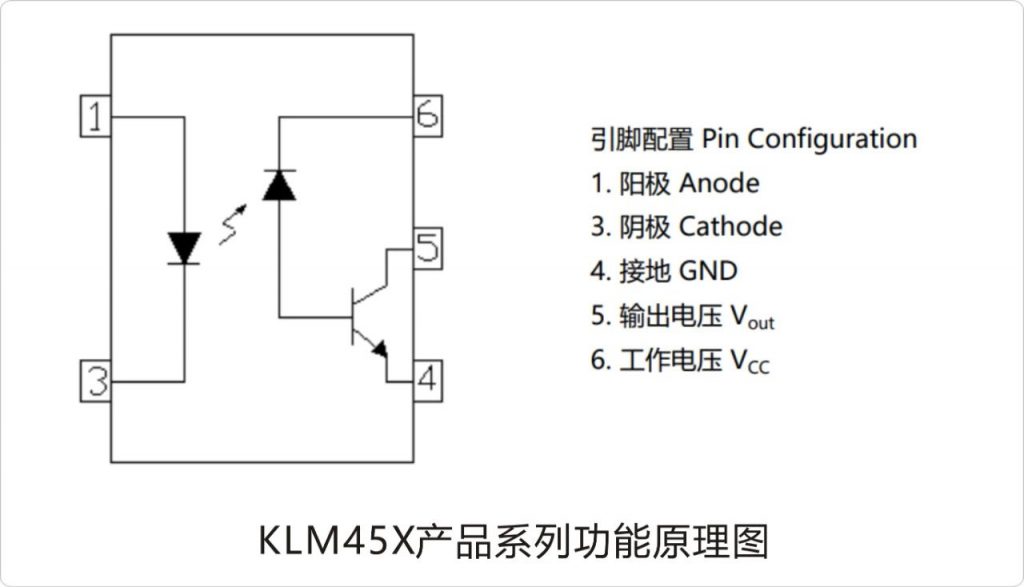

功能原理图

产品特点

◆高速1MBit/s

◆宽工作温度范围(-40°C 至 85°C)

◆输入与输出间高隔离电压(Viso=3750 V rms)

◆符合ROHS、REACH和无卤要求

产品应用

◆线路接收器

◆现场总线通信和控制

◆电机驱动器中的功率晶体管隔离

◆替代低速光电晶体管光电耦合器

◆高速逻辑接地隔离

◆模拟信号接地隔离

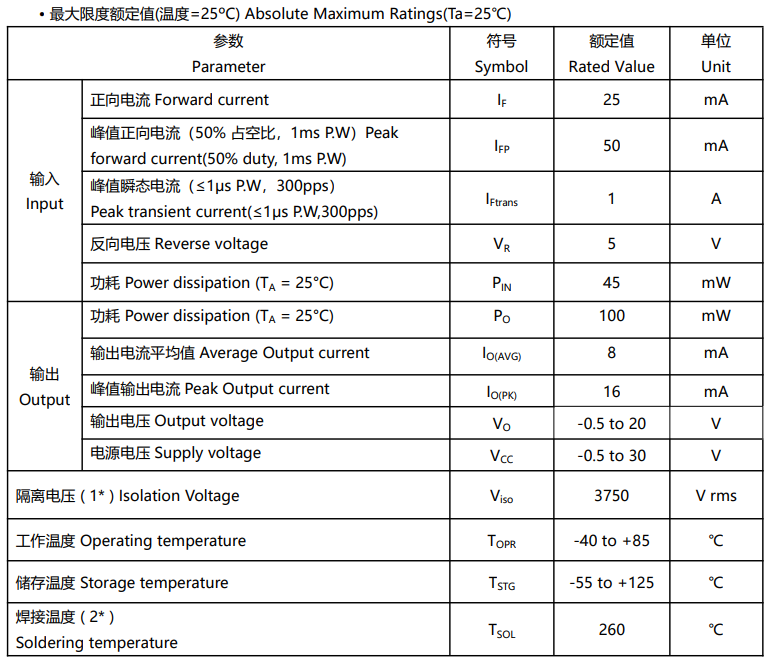

光电特性

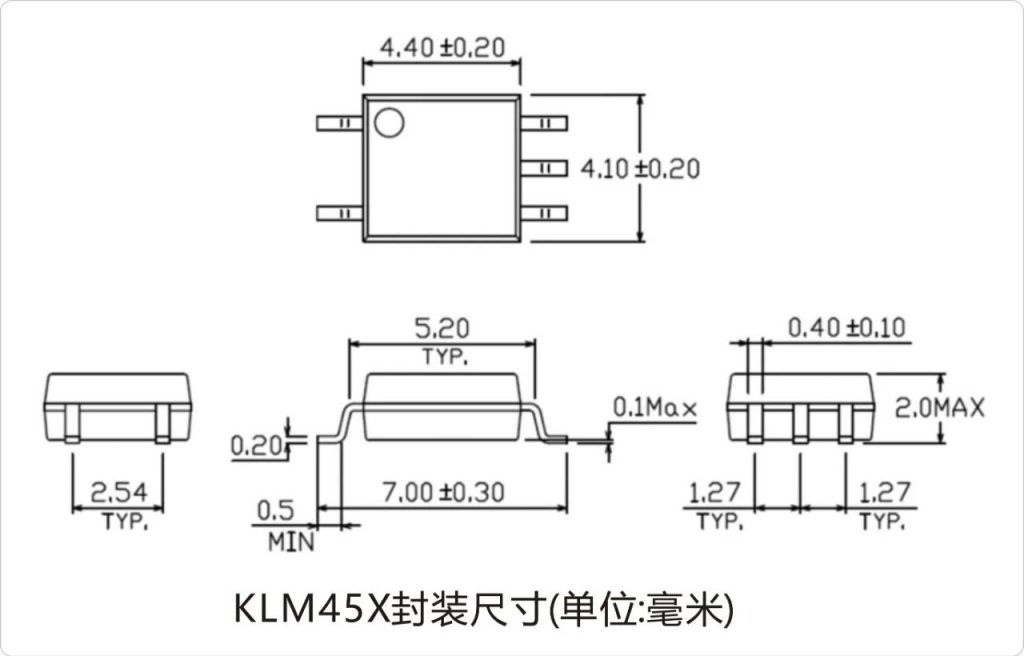

封装尺寸

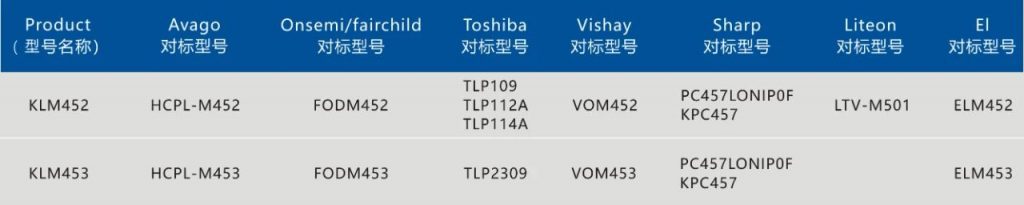

卓越品质 对标高端光耦品牌
