随着科技的发展，我们的生活节奏越来越快，手机电量消耗得也越来越快。为了满足我们快速充电的需求，快充技术应运而生。而在快充技术中，光耦技术的应用起到了至关重要的作用。

光耦，全称为光电耦合器，是一种通过光线传输信号的装置。它的工作原理是利用光的传播速度远快于电的传播速度的特性，将电信号转化为光信号，再通过光信号将信息传输到另一侧，再转回电信号。这样，既隔离了电路，又完成了信号的传输。

在快充充电器上，光耦的应用主要在于安全控制和电流调节。通过光耦，我们可以实现电压和电流的精准控制，确保充电过程的安全。同时，光耦的使用还能提高充电效率，使电量更快地充满。光耦技术在快充电源的独特价值体现如下：

电源管理： 光耦被用于电源管理电路中，实现输入和输出之间的电气隔离。这有助于提高系统的稳定性，防止电源干扰对充电过程的影响。

控制信号传递： 光耦在充电器和移动设备之间用于传递控制信号，例如启动、停止充电、调整电流和电压等。通过电气隔离，可以防止控制信号受到电源干扰，提高控制的准确性和可靠性。

快充适配器中的安全隔离： 在快充适配器中，光耦可以用于隔离输入和输出，以确保电气安全。这对于防止高功率快充系统中的电气问题，如过电压或短路，非常关键。

数据传输： 光耦在传输充电状态、电池信息和其他数据时也发挥重要作用。通过电气隔离，可以防止数据传输受到电源噪声的干扰，确保数据的准确性。

充电器和设备之间的通信： 在支持智能充电管理的系统中，光耦可用于隔离充电器和设备之间的通信线路，以确保高效的数据交换和命令传递。

安全性提升： 光耦的使用可以增强快充系统的安全性，降低潜在的电气风险。它可以帮助防止电源和充电器之间的问题扩散到设备端，保护用户和设备安全。





快充电源使用光耦型号推介——晶体管光耦KL101X

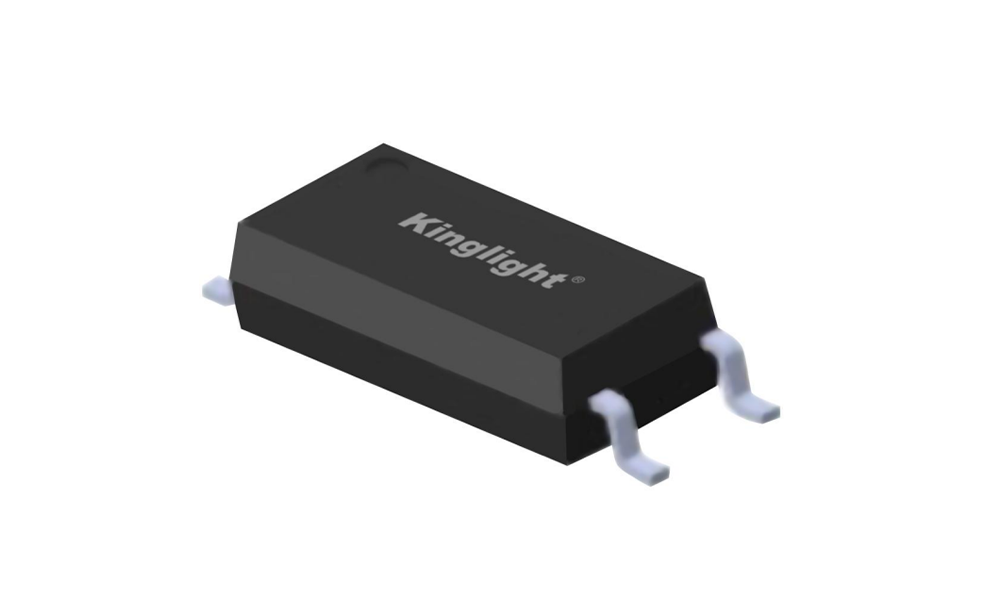

晶体管光耦KL101X是由晶台开发的超小型贴片光耦，它是一种专门应对那些小型电路板或在电路板上应用多个光耦而开发，它快充充电器上主要起到初级次级通信、反馈调节输出电压等作用。

晶台光耦KL101X产品特性



◆电流转换率(Current ttransfer ratio）：

CTR: 50~600% at IF =5mA, Vce =5V；

CTR: 63-320% at IF=10mA。

◆输入与输出高隔离电压(Viso=5000 V rms)。

◆8mm长爬电距离。

◆紧凑型4引脚LSOP,外形尺寸为2.2mm x 3.6 mm x7.6 mm。

◆不含卤素。

◆符合欧盟REACH法规。

◆无Pb且符合ROHS标准。



晶台光耦KL101X应用行业及领域

◆ 家用电器, 如电视机、电风扇、加热器等。

◆ 可编程控制器。

◆ 电信设备。

◆ 不同电位和阻抗电路间的信号传输。

◆ 测量仪器等。



超薄设计，厚度仅有2.2mm

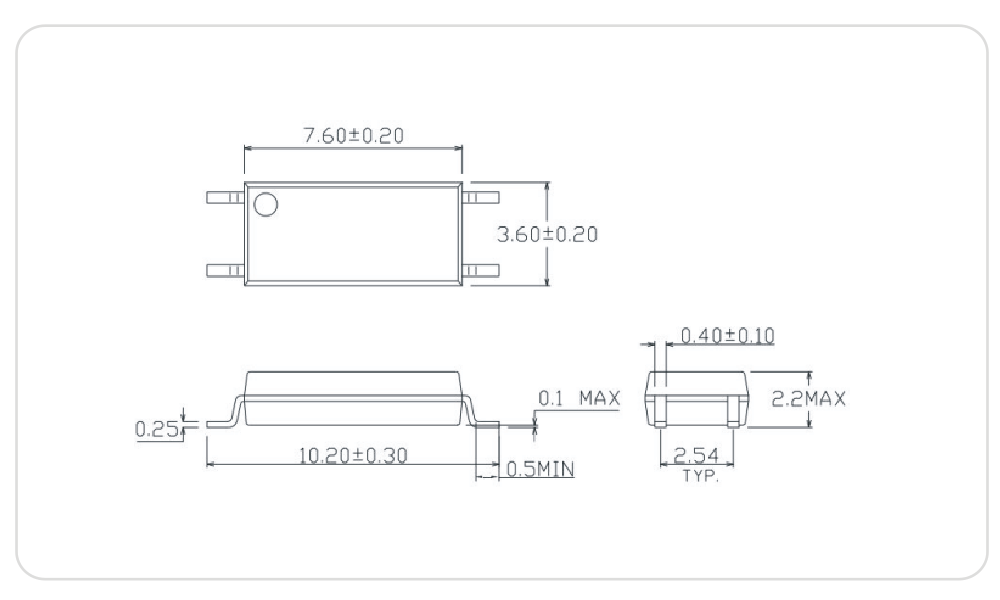

▲晶台光耦KL101X封装尺寸



品质卓越，对标高端知名品牌

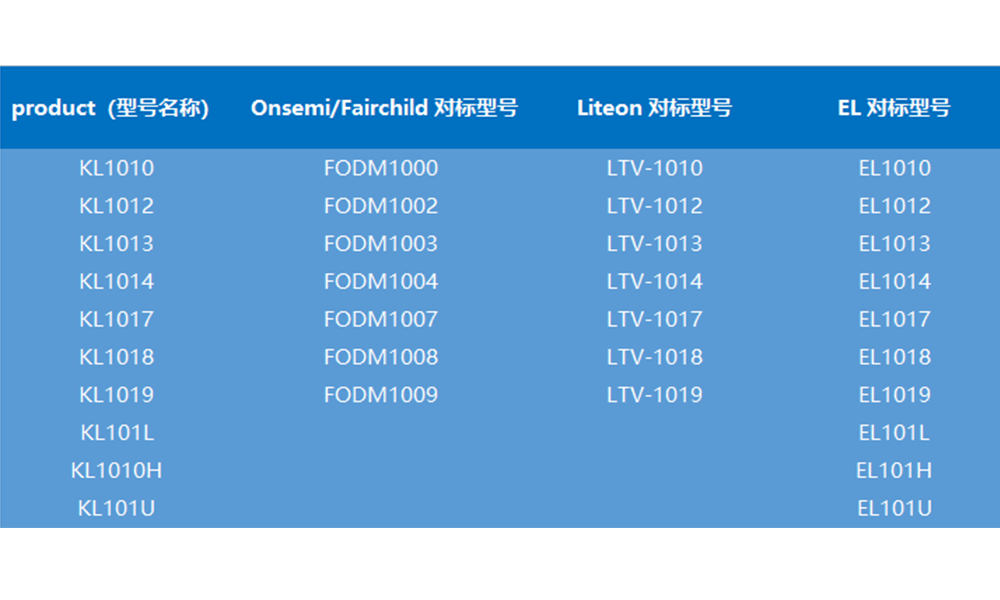

▲对标型号列表
