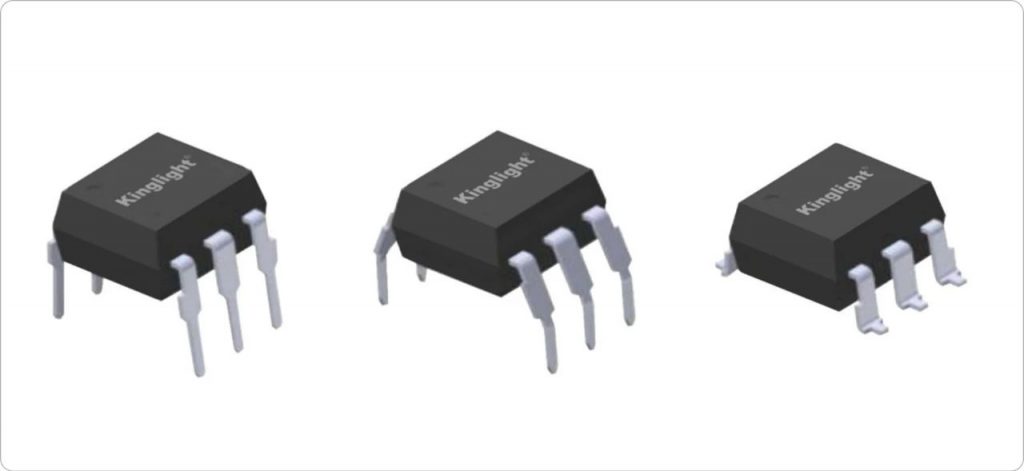

晶台KL304X系列由一个砷化镓红外发光二极管和一个单晶硅芯片的零交叉光电双向晶闸管组成的可控硅光电耦合器，它被设计用于与逻辑系统到110-380伏线路的设计接口,如固态继电器、工业控制、电机、螺线管和消费电器。

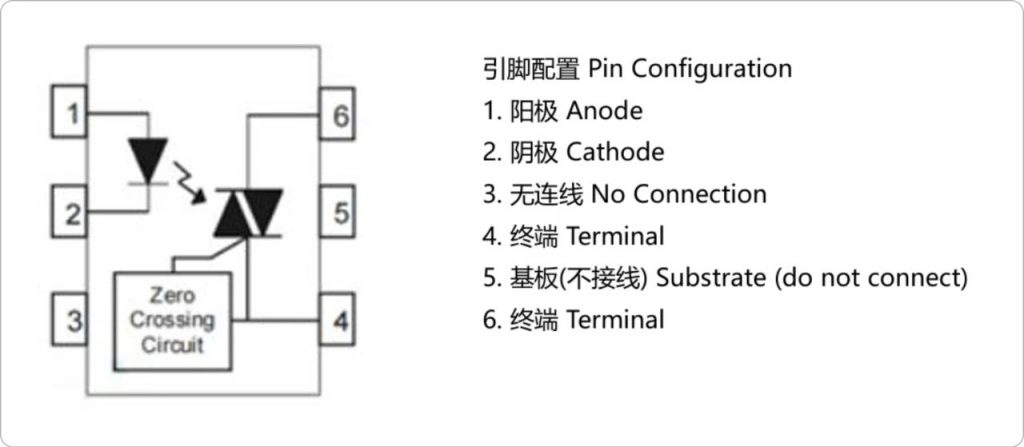

功能图Functional Diagram





产品特点Product Features

◆峰值击穿电压400V

◆输入与输出间高隔离电压(Viso=5000Vrms)

◆零电压交叉

◆宽工作温度范围：-55 ℃to+100 ℃

◆无卤且符合Rohs、REACH标准



产品应用Product Applications

◆灯光控制、电磁阀控制

◆静态电源开关、电磁接触器

◆交流电机驱动器、交流电动机启动器

◆温度控制



光电特性Electrical-Optical Characteristics

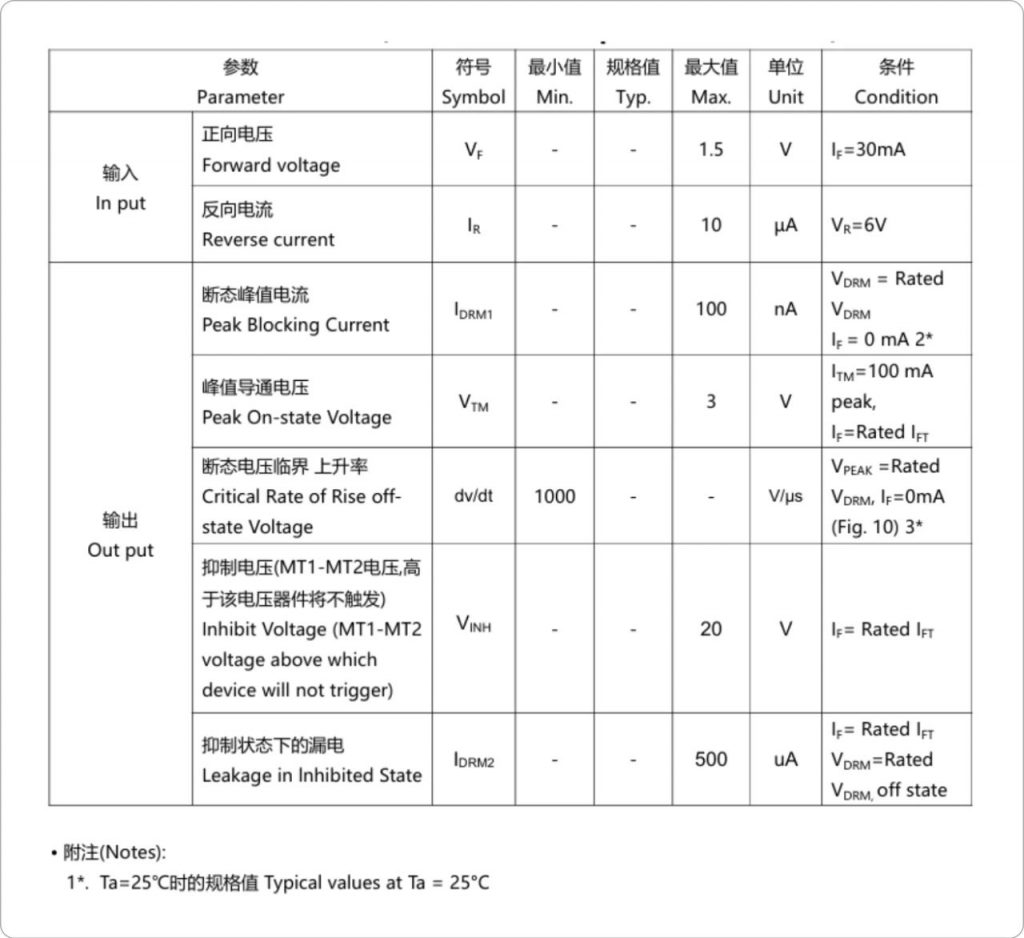

电气特性Electrical Characteristics

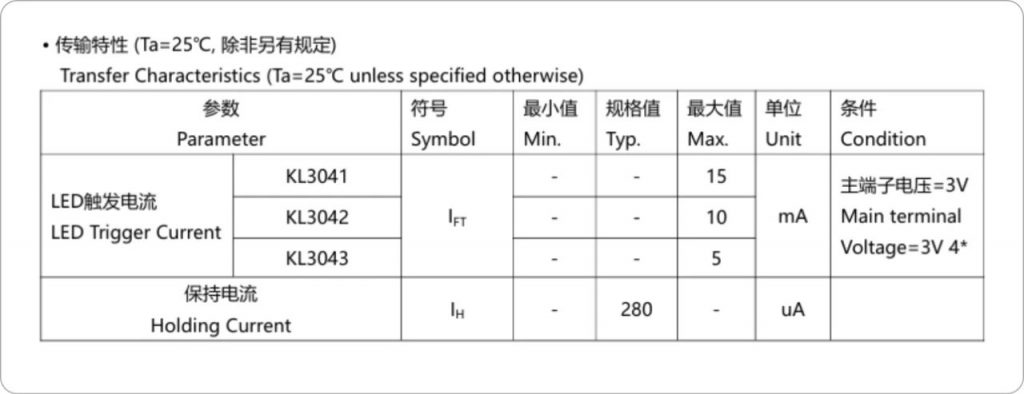

传输特性Transfer Characteristics

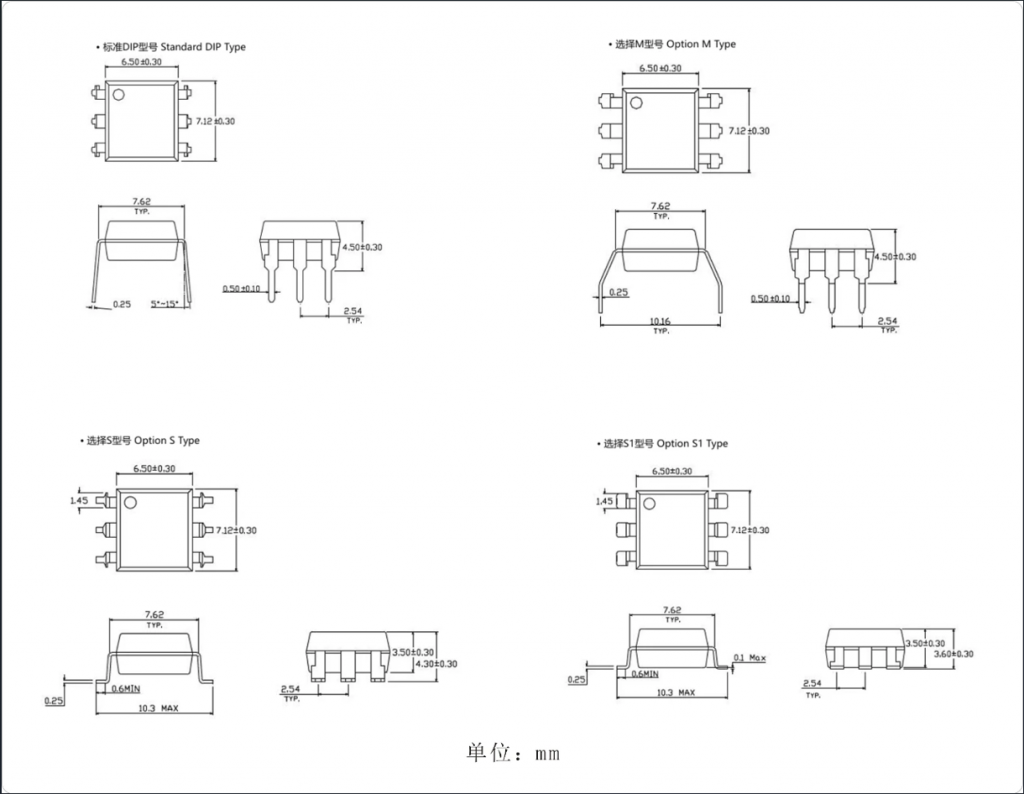

封装尺寸Package Drawing
