LED芯片:原理、分类、组成元素与发光特性概谈
光电汇 | 2024-10-09

内容索引:

一、LED的发展历史

二、LED芯片的原理

三、LED芯片的分类

  · MB芯片定义与特点

  · GB芯片定义与特点

  · TS芯片定义与特点

  · AS芯片定义与特点

四、LED芯片材料磊晶分类

五、LED芯片的组成、分类及发光特性

  · LED晶片型号、发光颜色、组成元素与波长对照表





LED是制造各类LED照明灯具、指示灯、以及LED屏的基础电子元器件。作为一种高效节能的光源,LED的应用非常广泛。那么,LED芯片作为LED的核心部分,又具备什么样的特性呢?下面,我们从LED的发展历史开始,详细了解一下LED芯片的原理、分类、及其发光特性等多方面的知识。

LED





一、LED的发展历史



LED是英文light emitting diode(即发光二极管)的缩写,其基本结构是一块电致发光的半导体材料,置于一个有引线的架子上,并使用环氧树脂密封,即固体封装,以起到保护内部芯线的作用,所以LED的抗震性能好。



早在19世纪初期,我们人类就已经掌握了半导体材料可产生光线的基本知识。



而在1962年,通用电气公司的尼克·何伦亚克(Nick Holonyak Jr.)便开发出第一种可见光发光二极管,即首个红光LED。



最初,LED常被用作仪器仪表的指示光源;后来,随着各种光色LED的出现,LED被逐渐应用在交通信号灯和大面积显示屏中,并产生了很好的经济效益和社会效益。



我们以12英寸红色交通信号灯为例,在以往我们只能采用低光效的140瓦白炽灯作为光源。虽然它能产生2000流明的白光,但在经过红色滤光片后,光损失高达90%,只剩下200流明亮度的红光。



而在红光LED出现以后,我们只需要使用18个红光LED,即可产生同样亮度的红光光效;即便我们把电路损耗计算在内,也只需耗电14瓦,大大地降低了能源的消耗。





二、LED芯片的原理



LED 是一种可以直接把电转化为光的固态半导体器件。



LED的核心是一个半导体的晶片。晶片的一端附在一个支架上,一端是负极,另一端连接电源的正极。而整个晶片通常使用环氧树脂封装起来。



半导体晶片由两部分组成, 一边为P型半导体,以空穴为主,另一边则是N型半导体,以电子为主。

LED

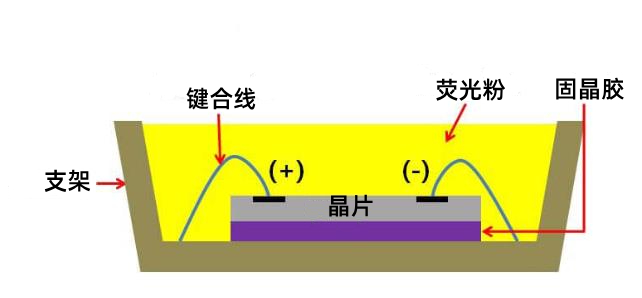

LED的基本结构



把这两种半导体连接起来,即形成一个“P-N结”。



当电流通过导线进入到这个晶片的时候,N型半导体中的电子就会被推向P区,在P区里电子与空穴复合,就会以光子的形式发出能量,从而产生了光。这就是LED发光的原理。



此外,组成P-N结的材料决定着LED发出的光的波长;而光的波长则决定了光的颜色。





三、LED芯片的分类



  1. MB芯片定义与特点



定义:MB为Metal Bonding的缩写,MB芯片即金属粘着芯片;该芯片为UEC的专利产品。



特点:

1-1. 采用高导热系数的材料Si作为衬底,散热效率良好。



导热效率:

GaAs: 46W/m-K

GaP: 77W/m-K

Si: 125~150W/m-K

Cupper: 300~400W/m-k

SiC: 490W/m-K



1-2. 通过金属层来接合(waferbonding)磊晶层和衬底,同时反射光子,避免衬底的吸收。



1-3. 导电的Si衬底取代GaAs衬底,具备良好的热传导能力(导热系数相差3~4倍),更适应于高驱动电流领域。



1-4. 底部金属反射层,有利于光度的提升及散热。



1-5. 尺寸可加大,应用于Highpower领域,例如42milMB。



  1. GB芯片定义和特点



定义:GB为Glue Bonding的缩写,即粘着结合芯片;该芯片属于UEC的专利产品。



特点:

2-1. 透明的蓝宝石衬底取代吸光的GaAs衬底,其出光功率是传统AS(Absorbable structure) 芯片的2倍以上,蓝宝石衬底类似TS芯片的GaP衬底。

2-2. 芯片四面发光,具有出色的Pattern图。

2-3. 亮度方面,其整体亮度已超过TS芯片的水平(8.6mil)。

2-4. 双电极结构,其耐高电流方面要稍差于TS单电极芯片。



  1. TS芯片定义和特点



定义:TS为transparent structure的缩写,即透明衬底芯片,该芯片属于HP的专利产品。



特点:

3-1. 芯片工艺制作复杂,远高于ASLED。

3-2. 信赖性卓越。

3-3. 透明的GaP衬底,不吸收光,亮度高。

3-4. 应用广泛。



  1. AS芯片定义与特点



定义:

AS为Absorbable structure的缩写,即吸收衬底芯片。



经过近四十年的发展努力,海外LED光电业界对于该类型芯片的研发、生产、销售处于成熟的阶段,各大公司在此方面的研发水平基本处于同一水平,差距不大。



由于国内芯片制造业起步较晚,目前国内AS芯片的亮度及可靠度与海外的AS芯片仍有一定的差距。



在这里我们所谈的AS芯片,特指UEC的AS芯片,例如712SOL-VR,709SOL-VR, 712SYM-VR,709SYM-VR等。



特点:

4-1. 四元芯片,采用MOVPE工艺制备,亮度相对于常规芯片要亮。

4-2. 信赖性优良。

4-3. 应用广泛。





四、LED芯片材料磊晶种类



1.LPE:Liquid Phase Epitaxy的缩写,即液相磊晶法,如GaP/GaP

2.VPE:Vapor Phase Epitaxy的缩写,即气相磊晶法,如GaAsP/GaAs

3.MOVPE:Metal Organic Vapor Phase Epitaxy的缩写,即有机金属气相磊晶法,如AlGaInP、GaN

4.SH:GaAlAs/GaAs Single Hetero structure的缩写,即单异型结构,如GaAlAs/GaAs

5.DH:GaAlAs/GaAs Double Hetero structure的缩写,即双异型结构,如GaAlAs/GaAs

6.DDH:GaAlAs/GaAlAs Double Hetero structure的缩写,即双异型结构,如GaAlAs/GaAlAs





五、LED芯片的组成、分类及发光特性



LED晶片的组成:

LED芯片主要由砷(AS)、铝(AL)、镓(Ga)、铟(IN)、磷(P)、氮(N)和锶(Si)等多种元素中的若干种元素组成;具体成分取决于不同的应用目的与技术规范而有所不同。



LED晶片的分类:

1.按发光亮度分:

1-1. 一般亮度:R、H、G、Y、E等
1-2. 高亮度:VG、VY、SR等
1-3. 超高亮度:UG、UY、UR、UYS、URF、UE等
1-4. 不可见光(红外线):R、SIR、VIR、HIR
1-5. 红外线接收管:PT
1-6. 光电管:PD

2. 按组成元素分:

2-1. 二元晶片(磷、镓):H、G等
2-2. 三元晶片(磷、镓、砷):SR、HR、UR等
2-3. 四元晶片(磷、铝、镓、铟):SRF、HRF、URF、VY、HY、UY、UYS、UE、HE、UG



LED晶片型号、发光颜色、组成元素与波长对照表:





 LED晶片型号  发光颜色  组成元素  波长(nm)
 SBI  蓝色  lnGaN/sic  430
 HY  超亮黄色  AlGalnP  595
 SBK  较亮蓝色  lnGaN/sic  468
 SE  高亮桔色  GaAsP/GaP  610
 DBK  较亮蓝色  GaunN/Gan  470
 HE  超亮桔色  AlGalnP  620
 SGL  青绿色  lnGaN/sic  502
 UE  最亮桔色  AlGalnP  620
 DGL   较亮青绿色  LnGaN/GaN  505
 URF   最亮红色  AlGalnP  630
 DGM  较亮青绿色  lnGaN  523
 E  桔色  GaAsP/GaP  635
 PG  纯绿  GaP  555
 R  红色  GAaAsP  655
 SG  标准绿  GaP  560
 SR  较亮红色  GaA/AS  660
 G  绿色  GaP  565
 HR  超亮红色  GaAlAs  660
 VG  较亮绿色  P  565
 UR  最亮红色  GaAlAs  660
 UG  最亮绿色  AIGalnP  574
 H  高红  GaP  697
 Y  黄色  GaAsP/GaP  585
 HIR  红外线  GaAlAs  850
 VY  较亮黄色  GaAsP/GaP  585
 SIR  红外线  GaAlAs  880
 UYS  最亮黄色  AlGalnP  587
 VIR  红外线  GaAlAs  940
 UY  最亮黄色  AlGalnP  595
 IR  红外线  GaAs  940
