LED封装
光电汇 | 2024-04-19

LED封装是指将LED芯片、电气连接和其他组件封装在一起以确保LED能够正常运转的过程。LED封装旨在为LED芯片并提供保护、电气连接和热管理,以实现最佳性能和提升使用寿命。

LED封装通常包含以下元素:



LED芯片:LED芯片是电流通过时发光的核心部件,是一种将电能转化为光能的半导体器件。



封装材料:LED芯片封装在透明或半透明材料(通常是环氧树脂或硅胶)中,以保护其免受湿气、灰尘和物理损坏等外部因素的影响。封装材料还有助于增强光的透射和扩散。



电气连接:LED芯片通过引线接合或表面贴装连接与外部电路相连。这些连接为电流流入 LED芯片提供了电气通路,为其供电并实现发光。



引线框架或基板:LED芯片和引线键合通常安装在引线框架或基板上,以提供结构支撑和电气连接。引线框架或基板通常由散热性良好的金属或陶瓷材料制成。



荧光粉涂层(用于白色 LED):对于白色LED,通常会在LED芯片或封装材料上涂上一层荧光粉涂层。荧光粉会将LED芯片发出的蓝光的一部分转换为其他颜色,例如黄色、红色或绿色,从而产生更宽的光谱和白光的感觉。



光学器件(可选):某些LED封装可能包含额外的光学器件,例如透镜或反射器,用于控制和引导LED芯片发出的光线。这些光学器件有助于调整光线分布、提高效率并增强所需的照明效果。



LED封装有各种类型和外形尺寸,包括表面贴装封装 (SMD)、通孔封装 (THD)、板上芯片 (COB) 封装和大功率封装。每种类型都有自己的优势,适用于特定的应用和安装方法。



LED封装的设计和选择取决于所需亮度、颜色、功率要求、热管理和特定应用需求等因素。LED封装在确定LED照明灯具或LED屏的性能、可靠性和效率方面起着至关重要的作用。



SMD表贴封装



表面贴装封装,也称为表面贴装器件 (SMD),是一种直接安装在印刷电路板 (PCB) 表面上的电子元件。这种安装元件的方法由于在成本、质量和在给定PCB 面积上增加元件密度方面具有优势,已在很大程度上取代了传统的通孔技术。

Kinglight晶台 2727 LED

Kinglight晶台专业供应各类型SMD LED显示器件



表面贴装封装具有各种形状和尺寸,设计用于由机器放置,而不是手工放置。它们通常用于电阻器和电容器等无源双端元件,这些元件在手机和平板电脑等电子设备中必不可少。这些元件有各种物理尺寸,最小的是 01005 封装(0.4 毫米 x 0.2 毫米),甚至更小的是 008004元件(0.25 毫米 x 0.125 毫米)。



由于表面贴装LED器件尺寸较小,因此极难辨识其顶部的代码,这些代码通常用于指示特定的数值,并且视频和表格信息来帮助解读这些代码。



表面贴装封装通常使用焊膏安装在PCB上,焊膏是助焊剂和微小焊料颗粒的粘性混合物。然后对PCB进行回流焊接工艺,焊料熔化,将元件引线粘合到电路板上的焊盘上。



通孔LED封装



通孔封装是一种集成电路封装,利用在印刷电路板(PCB)上钻孔来安装元件。元件的引线焊接到PCB上的焊盘上,从而实现电气和机械连接。

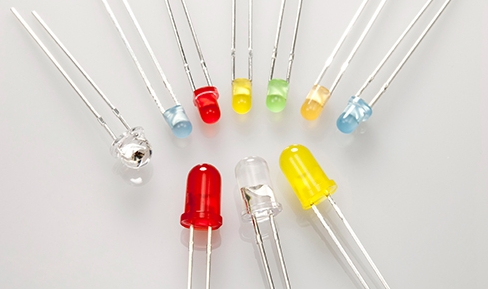

通孔LED

通孔封装的优势:



耐用性:通孔元件以机械方式固定到PCB上,使其更能抵抗机械应力和振动。



散热:通孔封装通常具有更大的引线或金属片,可以帮助更有效地散热。



可修复性:通孔元件由于不直接焊接到PCB表面,因此可以轻松更换或修复。



通孔封装的类型:



双列直插式封装 (DIP):这是一种常见的通孔封装,具有两排平行的引脚或引线。DIP 封装有各种引脚数,例如 8 针、14 针或 16 针。



单列直插式封装 (SIP):与 DIP 类似,但只有一排引脚或引线。



锯齿形直列封装 (ZIP):这种封装具有锯齿状的引脚或引线图案,可以在较小的占用空间内实现更高的引脚密度。



晶体管外形 (TO) 封装:这些封装用于晶体管和二极管等分立元件。它们具有金属或塑料外壳,引线从底部延伸。



COB板上芯片封装



板上芯片 (COB) 封装是一种电路板制造方法,其中集成电路 (IC) 直接连接到印刷电路板 (PCB) 上并用环氧树脂覆盖。这种封装技术无需单独封装半导体器件,从而可以生产出更具成本效益、重量更轻、更紧凑的最终产品。



COB详解:



倒装芯片:在这种方法中,IC被倒置,小焊球被放置在电路板走线上。然后芯片和电路板经过回流焊接工艺以建立电气连接。



引线接合:用黏合剂将芯片黏着在电路板上,器件上每个焊盘都用细线引线连接,再将细线引线焊接在焊盘与电路板上。



包封:这种保形涂层涉及在半导体芯片及其引线键合上滴一滴特制的环氧树脂或树脂。它提供机械支撑并防止污染。



柔性电路板:将薄扁平的金属带引线贴附在半导体器件焊盘上,然后焊接到PCB上。



COB LED模块:

COB 技术也用于LED照明。COB LED模块包含发光二极管阵列,这些二极管被封装在一层含有荧光粉的硅树脂中,将LED的蓝光转换为白光。COB LED 模块通常构建在铝制PCB上,以实现高效的热管理。



COB 的优势:



  • 尺寸小巧、重量轻
  • 电气路径更短,电气性能更佳
  • 直接连接散热器或导热垫,热管理效果好
  • 可实现电子系统的小型化和集成化
  • 经济高效的解决方案



大功率LED封装



大功率LED封装是指一种旨在产生大量光输出的LED模块。这些封装通常用于各种照明应用,包括专业户外照明、高棚照明、路灯、泛光灯等。



以下是有关大功率 LED 封装的一些信息:



特点和优势:



高功效:大功率 LED 封装具有出色的能源效率,可产生大量光输出,同时消耗更少的电力。



紧凑的设计:这些封装设计紧凑,可灵活集成到不同的照明设备和应用中。



寿命长:大功率 LED 封装通常具有较长的使用寿命,减少了频繁更换的需要。



多功能性:具有多种颜色可供选择,包括白色 LED 和彩色 LED,可根据特定的照明要求进行定制。



大功率LED封装类型:



LUXEON 5050 LED:Lumileds 的这些高功率白色 LED 兼具高效率和紧凑设计。它们适用于户外专业照明应用,例如高棚灯、路灯、区域灯和泛光灯。



DURIS® S 8:ams OSRAM 的这款5050引线框架封装具有令人印象深刻的功效性能,是户外专业照明应用中高功效和紧凑型灯具设计的理想选择。



如何使用大功率LED封装:



电源要求:大功率 LED 封装通常需要恒流电源以确保最佳性能和寿命。



热管理:由于这些封装具有高功率输出,因此会产生热量。适当的热管理(例如使用散热器或导热垫)对于维持 LED 的性能和使用寿命至关重要。



接线和极性:正确接线LED封装非常重要,确保阳极(正极)和阴极(负极)正确连接到电源。LED封装上通常会提供极性标记,以便于识别。
